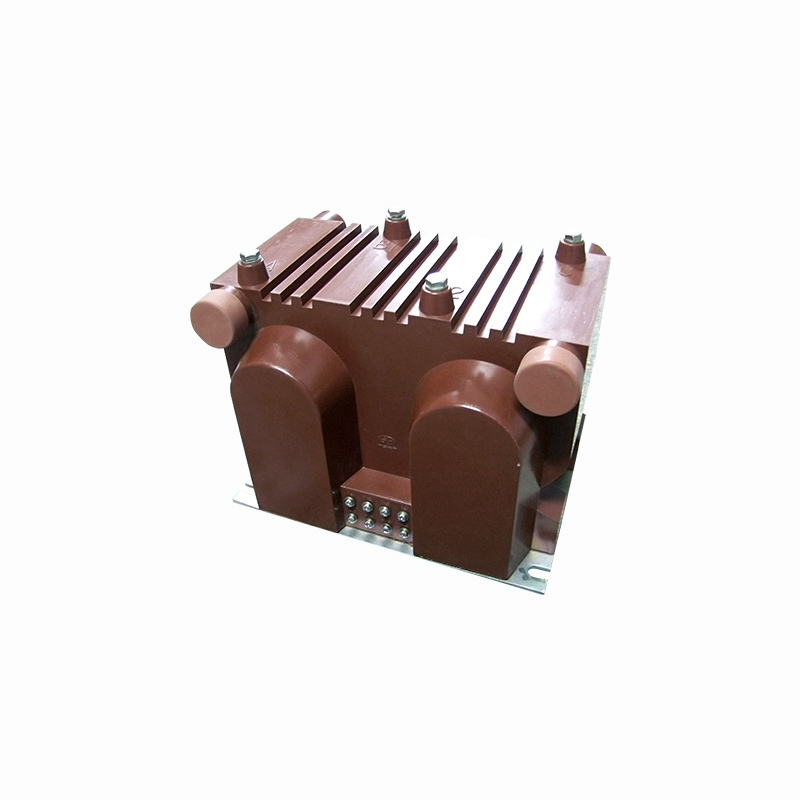

JSZVR-10、 JSZV1-10R
空气绝缘开关柜用互感器
JSZVR-10、 JSZV1-10R
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(kV) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
|
JSZVR-3
JSZV1-3R
|
300/100 |
0.2-2×30
0.5-2×80
1-2×150
|

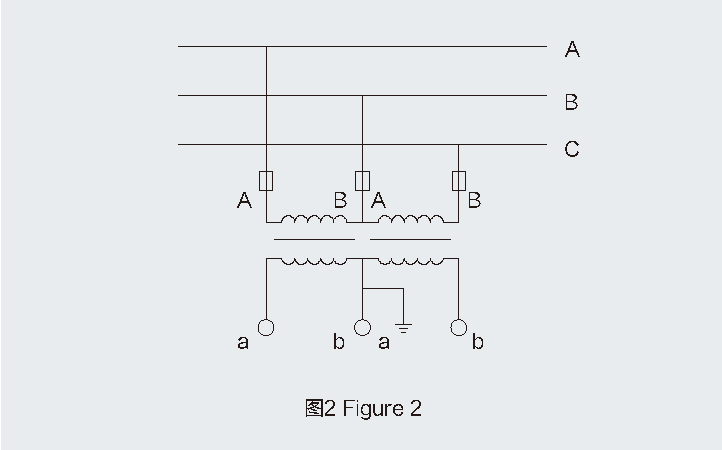

2×800 | 3.6/23/40 | 300 | 0.5 | 66 | 图2 |
|
JSZVR-6
JSZV1-6R
|
600/100 | 7.2/32/60 | 0.2 | |||||
|
JSZVR-10
JSZV1-10R
|
10000/100 | 12/42/75 | ||||||
|
JSZVR-3
JSZV1-3R
|
3000/100/100 |
0.2/0.2-2×20/2×20
0.2/0.5-2×20/2×20
0.5/0.5-2×40/2×40
|

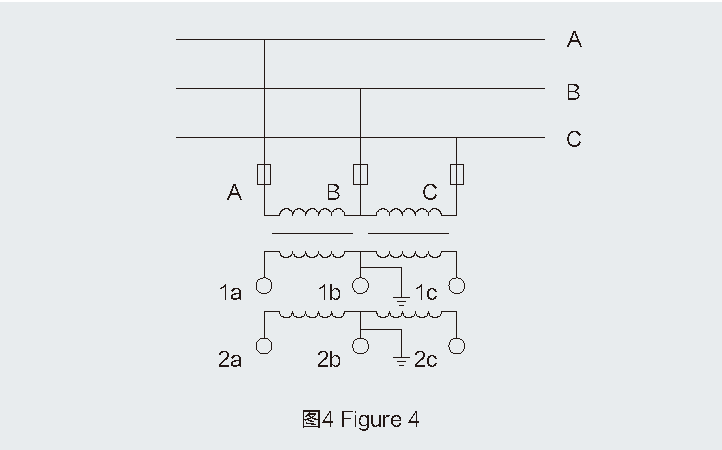

2×400/2×400 | 3.6/23/40 | 0.5 | 图4 | ||
|
JSZVR-6
JSZV1-6R
|
6000/100/100 | 7.2/32/60 | 0.2 | |||||
|
JSZVR-10
JSZV1-10R
|
10000/100/100 | 12/42/75 | ||||||
| 10000/100/100/220 |
0.2/3-2×30/2×200
0.5/3-2×80/2×200
|
2×00/2×800 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
