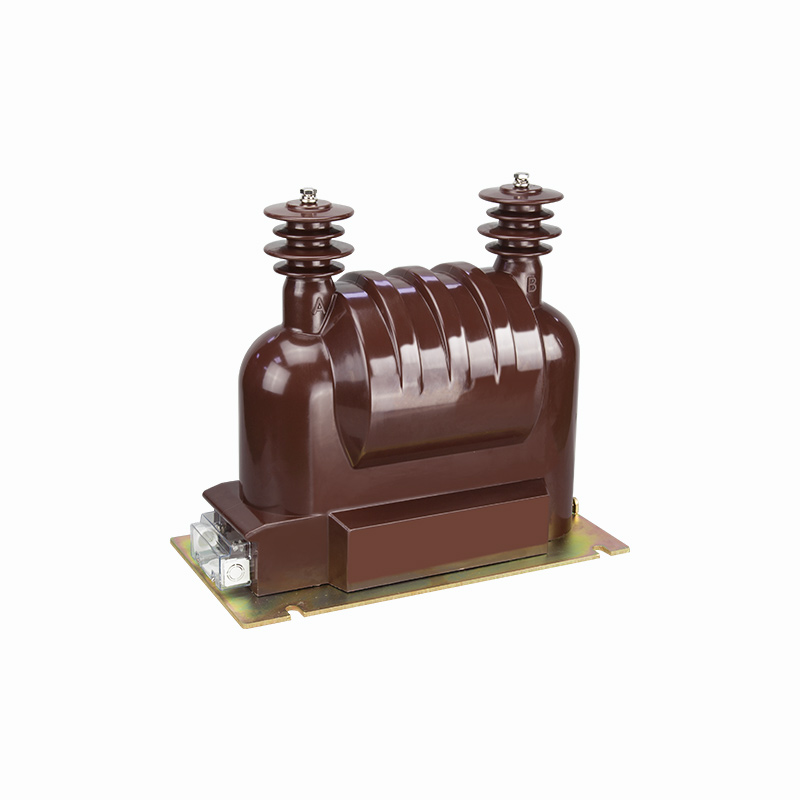

JDZ9-15/20 JDZX9-15/20G


空气绝缘开关柜用互感器

JDZ9-15/20 JDZX9-15/20G

6-20kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数

○产品性能符合标准:GB/T20840.13IEC61869-13

○额定频率:50Hz60Hz            ○环境温度:-5℃~+40


型号 额定电压比(kV) 准确级及准确级组合额定二次输出(V) 极限输出(VA) 额定绝缘水平(kV) 表面爬电距离(mm) 一次熔断器(A) 重量(kg) 接线图
JDZ9-15 13800/100
0.2-80
0.5-200
1-350
3-500

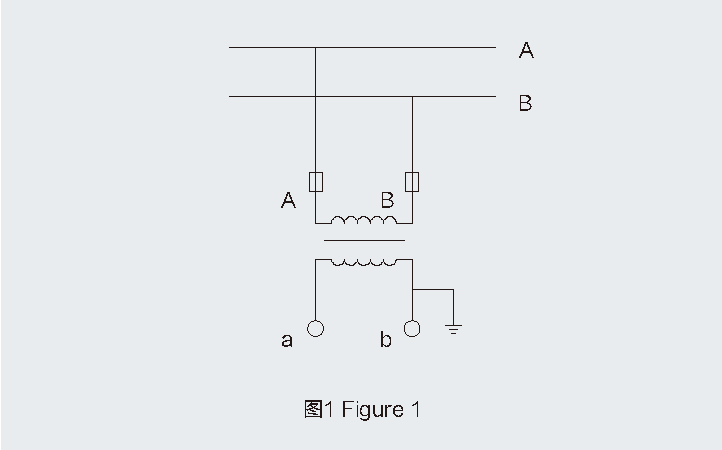

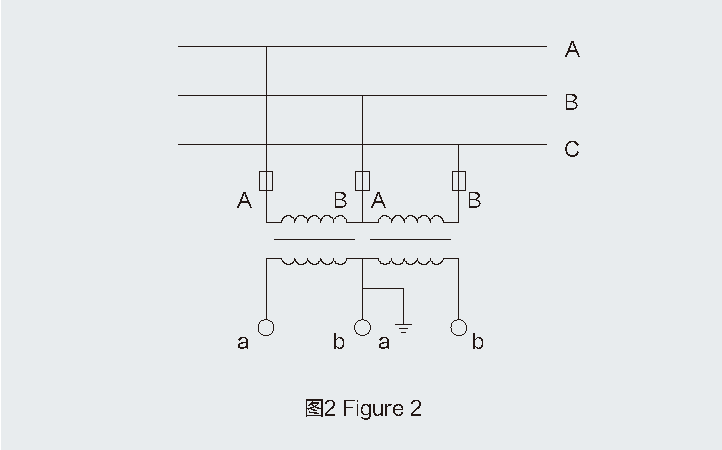

1000 18/55/105 580 0.2 73 图1-图2
15000/100
15750/100
JDZ9-20 18000/100 24/65/125
20000/100
JDZX9-15G 13800/√3/100/√3
0.2-80
0.5-200
1-350
3-500

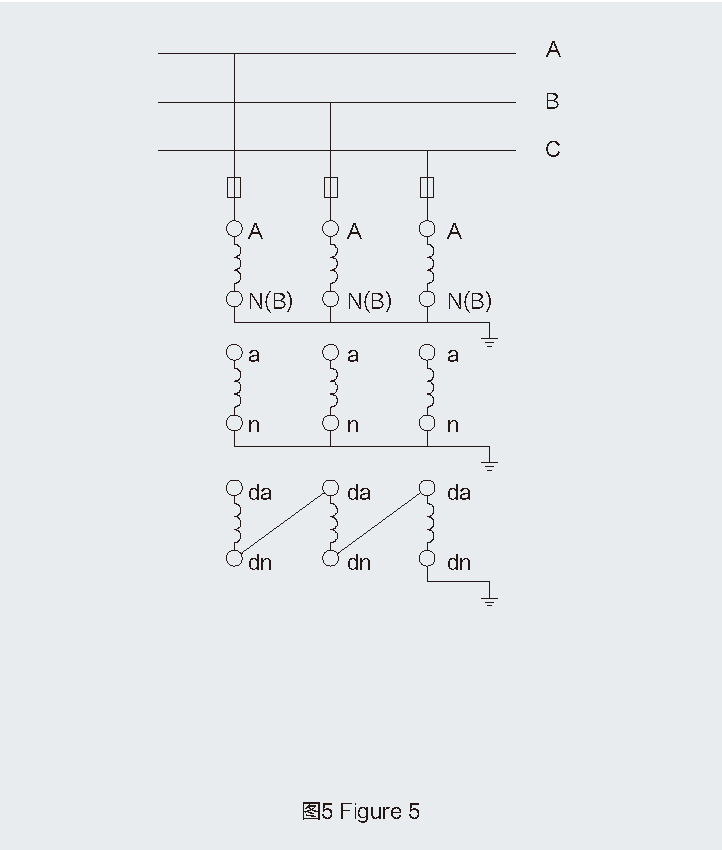

600 18/55/105 图5
15000/√3/100/√3
15750/√3/100/√3
JDZX9-20G 18000/√3/100/√3 24/65/125
20000/√3/100/√3
JDZX9-15G 13800/√3/100/√3/100/3
0.2/6P(3P)-80/150
0.5/6P(3P)-200/150
1/6P(3P)-350/150
3/6P(3P)-500/150
18/55/105 图5
15000/√3/100/√3/100/3
15750/√3/100/√3/100/3
JDZX9-20G 18000/√3/100/√3/100/3 24/65/125
20000/√3/100/√3/100/3
JDZX9-15G 13800/√3/100/√3/100/√3/100/3
0.2/0.2/6P(3P)-40/40/150
0.2/0.5/6P(3P)-40/50/150
0.5/0.5/6P(3P)-100/100/150

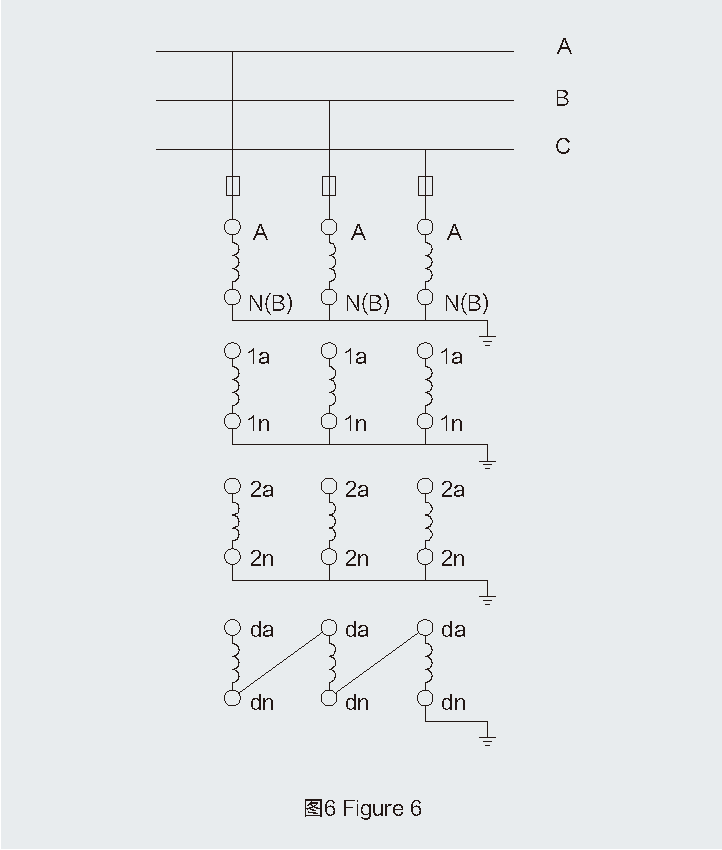

400/400 18/55/105 图6
15000/√3/100/√3/100/√3/100/3
15750/√3/100/√3/100/√3/100/3
JDZX9-20G 18000/√3/100/√3/100/√3/100/3 24/65/125
20000/√3/100/√3/100/√3/100/3


注:如果用户要求的参数超出上表范围,可与我公司协商后确定。
