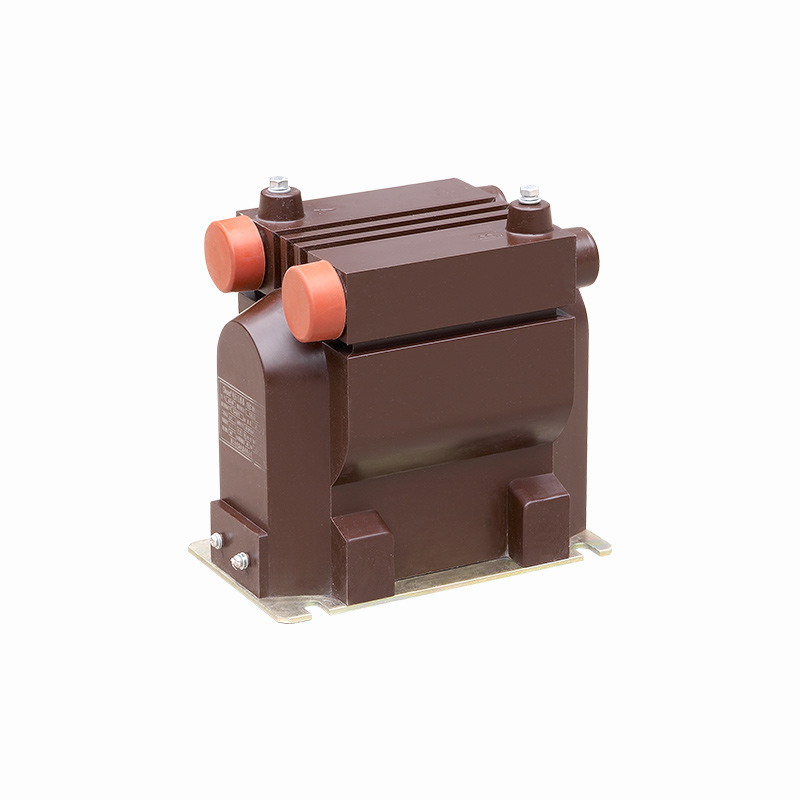

JDZ8-10R
空气绝缘开关柜用互感器
JDZ8-10R
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(kV) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
| JDZ8-3R | 3000/100 |
0.2-25
0.5-50
1-100
3-200
|

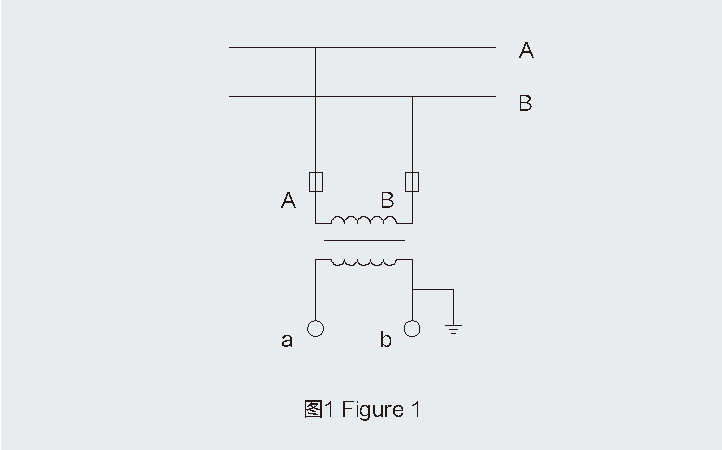

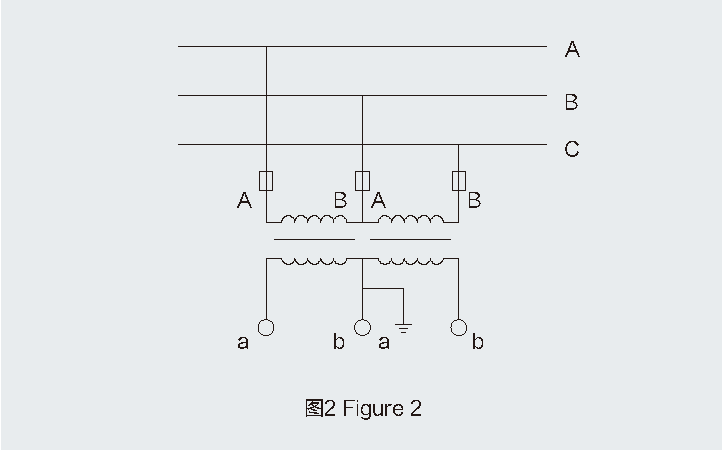

600 | 3.6/23/40 | 330 | 0.5 | 32 | 图1-图2 |
| JDZ8-6R | 6000/100 | 7.2/32/60 | ||||||
| JDZ8-10R | 10000/100 | 12/42/75 | 0.2 | |||||
| 10000/100/100 |
0.2/0.2-15/15
0.2/0.5-15/20
0.5/0.5-40/40
|

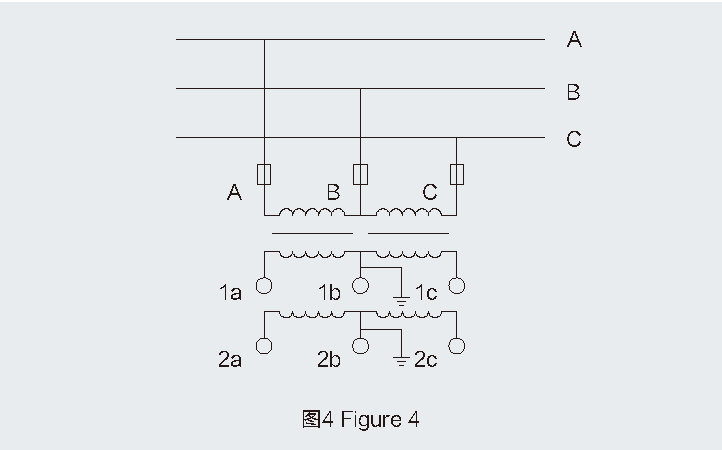

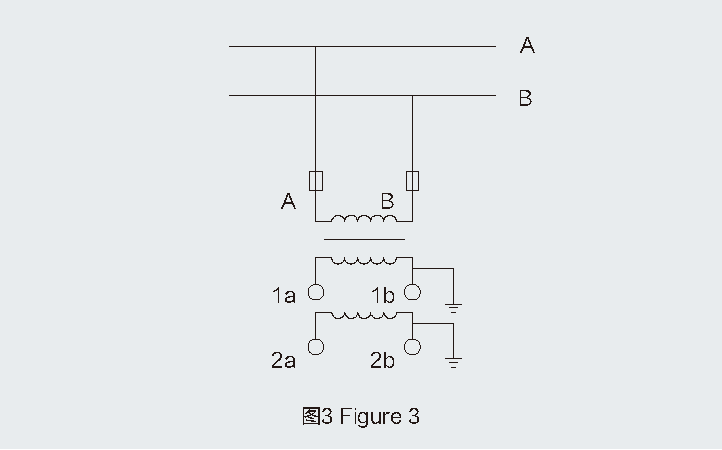

300/300 | 图3-图4 | |||||
| 1000/100/220 |
0.2/3-30/300
0.5/3-80/300
|
300/500 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
