JDZ10-10A
空气绝缘开关柜用互感器
JDZ10-10A
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 重量(kg) | 备注 | 接线图 |
| JDZ10-3A | 3000/100 |
0.2-15
0.5-30
1-60
3-150
|

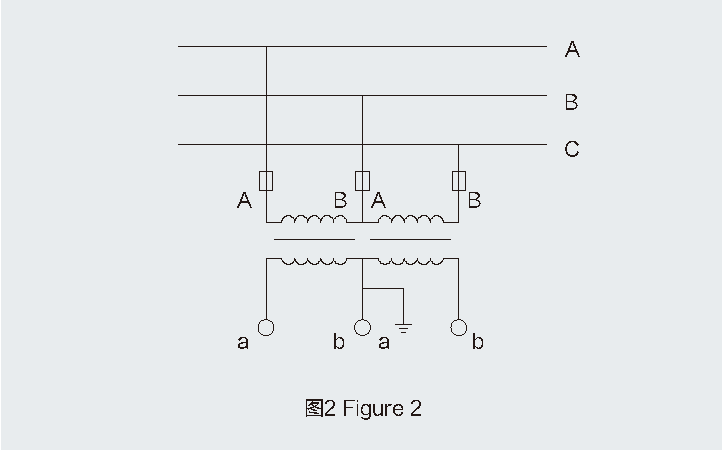

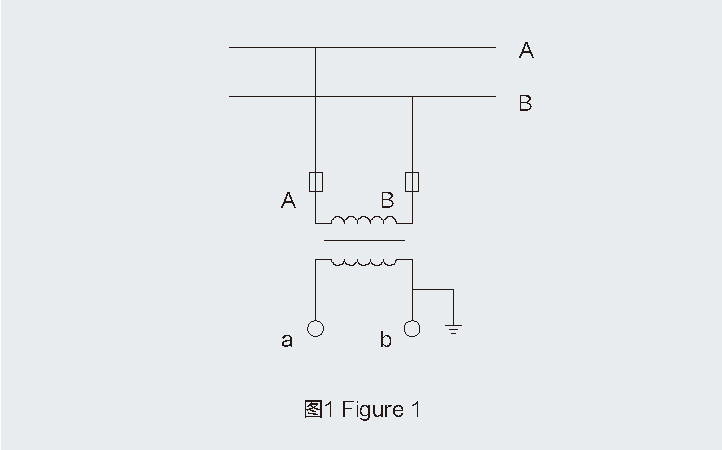

300 | 3.6/23/40 | 210 | 23 | 同“RZL” | 图1-图2 |
| JDZ10-6A | 6000/100 | 7.2/32/60 | ||||||
| JDZ10-10A | 10000/110 | 12/42/75 | ||||||
| 10000/220 | ||||||||
| 10000/100/100 |
0.2/02-10/10
0.2/0.5-10/10
0.5/0.5-20/20
|

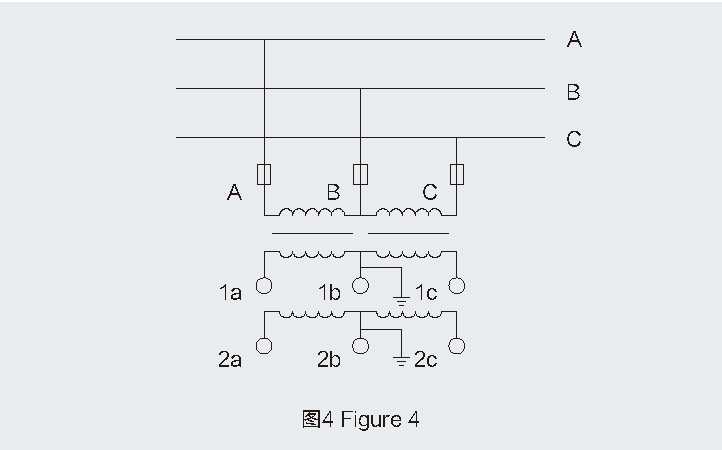

150/150 | 图3-图4 | |||||
| 1000/100/220 |
0.2/3-15/150
0.5/3-30/150
|
200/300 | ||||||
| JDZX10-3AG | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-15/50
0.5/6P(3P)-30/50
1/6P(3P)-60/50
3/6P(3P)-150/50
|
200 | 3.6/23/40 | 图5 | |||
| JDZX10-6AG | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||

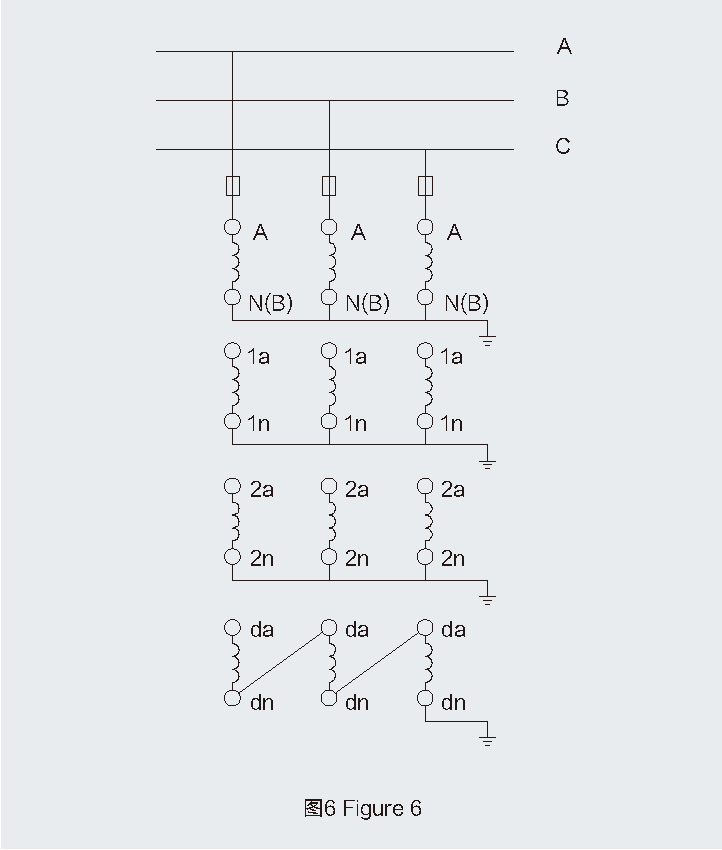

| JDZX10-10AG | 10000/√3/100/√3/100/√3/100/3 | 12/42/75 | 图6 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
