JDZXW-35
户外用互感器
JDZXW-35
6-35kV
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-25℃～+40℃
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(VA) | 极限输出 | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
| JDZW-35 | 35000/√3/100/√3/100/√3 |
0.2/6P(3P)-30/100
0.5/6P(3P)-90/100
1/6P(3P)-180/100
3/6P(3P)-500/100
|

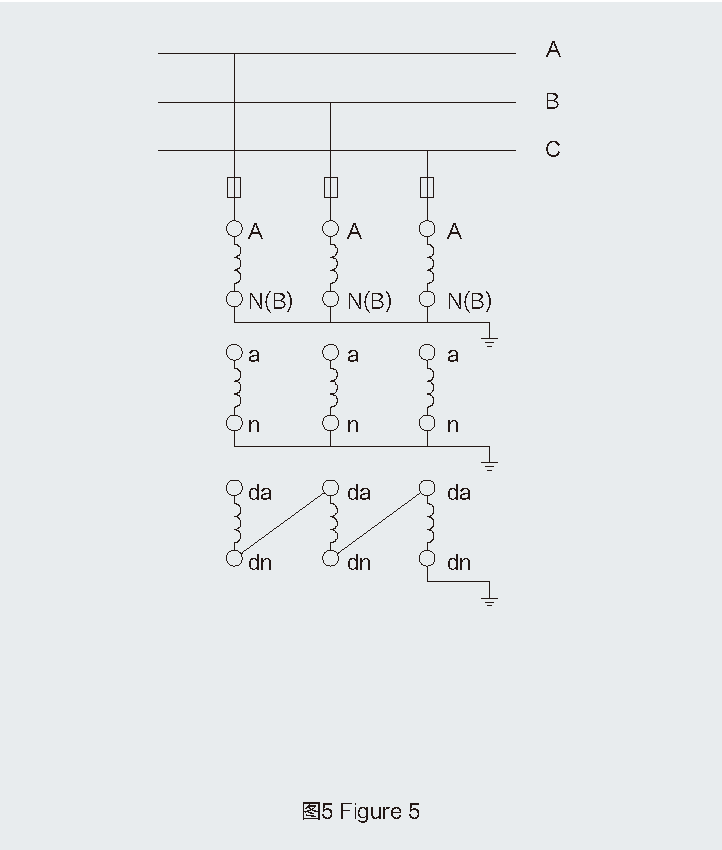

600 | 40.5/95/200 | 1250 | 0.2 | 76 | 图5 |
| 35000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/100
0.2/0.5/6P(3P)-15/20/100
0.5/0.5/6P(3P)-45/45/100
|

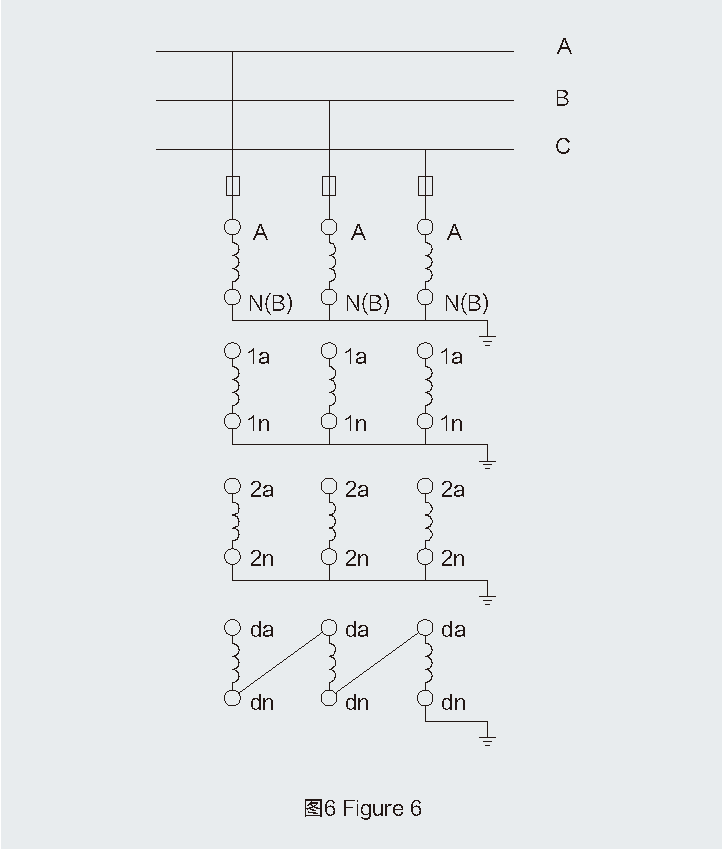

300/300 | 图6 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
