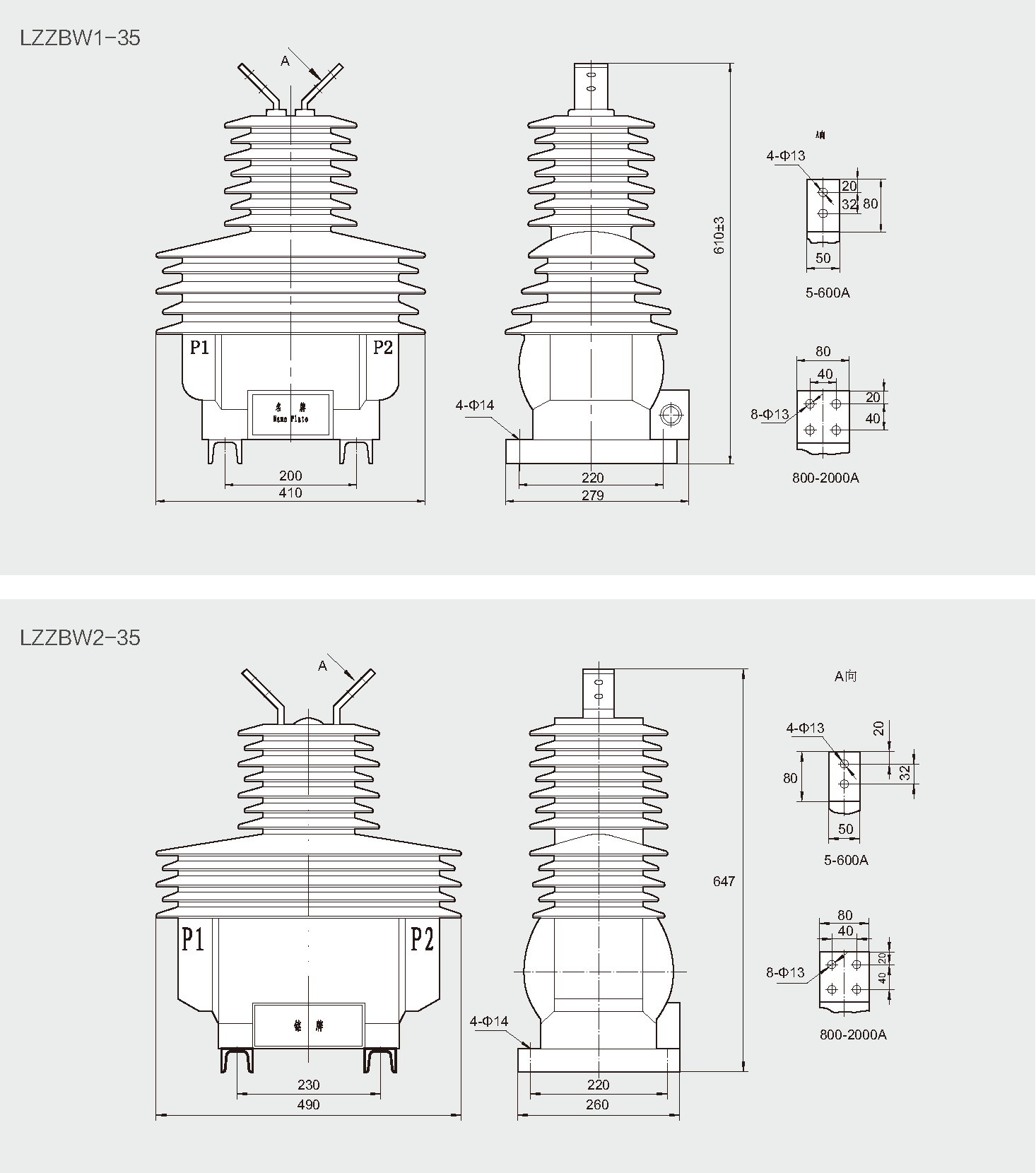

LZZBW1-35 LZZBW2-35
户外用互感器
LZZBW-20
6-35kV
户外 单相 环氧树脂浇注式
技术参数
○产品性能符合标准:GB/T20840.1、2和IEC61869-1、2
○额定绝缘水平:12/42/75kV ○额定二次电流:5A或1A
○额定频率:50Hz或60Hz ○环境温度:-25℃~+40℃
○污秽等级:Ⅳ级
LZZBW1-35 | ||||||||||
额定一次电流(A) | 短时热电流(kA/S) | 额定动稳定电流(kA) | 准确级组合 | 准确级及额定输出(VA)COSΦ=0.8 | 表面爬电距离(mm) | 重量(kg) | ||||
0.2(S),0.5S | 0.5 | 5P10 | 5P15 | 5P20 | ||||||
10-200 | 150|1n×10-3 | 375|1n×10-3 |
0.2(S)/0.5(S)
0.2(S)/5P
0.5(S)/5P
|
10 | 15 | 80 | 50 | 30 | 1200 | 51 |
300 | 31.5 | 80 | ||||||||
400-500 | 45 | 110 | ||||||||
600-800 | 63 | 130 | ||||||||
1000-2000 | 100 | 160 | 100 | 60 | 40 | |||||
额定一次电流(A) | 短时热电流(kA/S) | 额定动稳定电流(kA) | 准确级组合 | 准确级及额定输出(VA)COSΦ=0.8 | 表面爬电距离(mm) | 重量(kg) | ||||
0.2(S),0.5S | 0.5 | 5P10 | 5P15 | 5P20 | ||||||
10-200 | 150|1n×10-3 | 375|1n×10-3 |
0.2(S)/0.2(S)/5P
0.2(S)/0.5(S)/5P
0.2(S)/5P/5P
0.5(S)/5P/5P
|
10 | 20 | 30 | 20 | 30 | 1200 | 54 |
300 | 31.5 | 80 | 30 | 20 | 15 | |||||
400-500 | 45 | 110 | 30 | 20 | 15 | |||||
600-800 | 63 | 130 | 50 | 30 | 20 | |||||
1000 | 100 | 160 | 50 | 30 | 20 | |||||
1200-1600 | 60 | 30 | 25 | |||||||
2000 | 60 | 40 | 25 | |||||||
LZZBW2-35 | ||||||||||
额定一次电流(A) | 短时热电流(kA/S) | 额定动稳定电流(kA) | 准确级组合 | 准确级及额定输出(VA)COSΦ=0.8 | 表面爬电距离(mm) | 重量(kg) | ||||
0.2(S),0.5S | 0.5 | 5P10 | 5P15 | 5P20 | ||||||
10-200 | 150|1n×10-3 | 375|1n×10-3 |
0.2(S)/0.2(S)/5P/5P
0.2(S)/0.5(S)/5P/5P
0.5(S)/0.5(S)/5P/5P
|
30 | 30 | 50 | 40 | 30 | 1200 | 72 |
300 | 31.5 | 80 | ||||||||
400-500 | 45 | 110 | ||||||||
600-800 | 63 | 130 | ||||||||
1000 | 100 | 160 | ||||||||
1200-1600 | ||||||||||
2000 |
注:如果用户要求的参数超出上表范围,可与我公司协商后确定。
