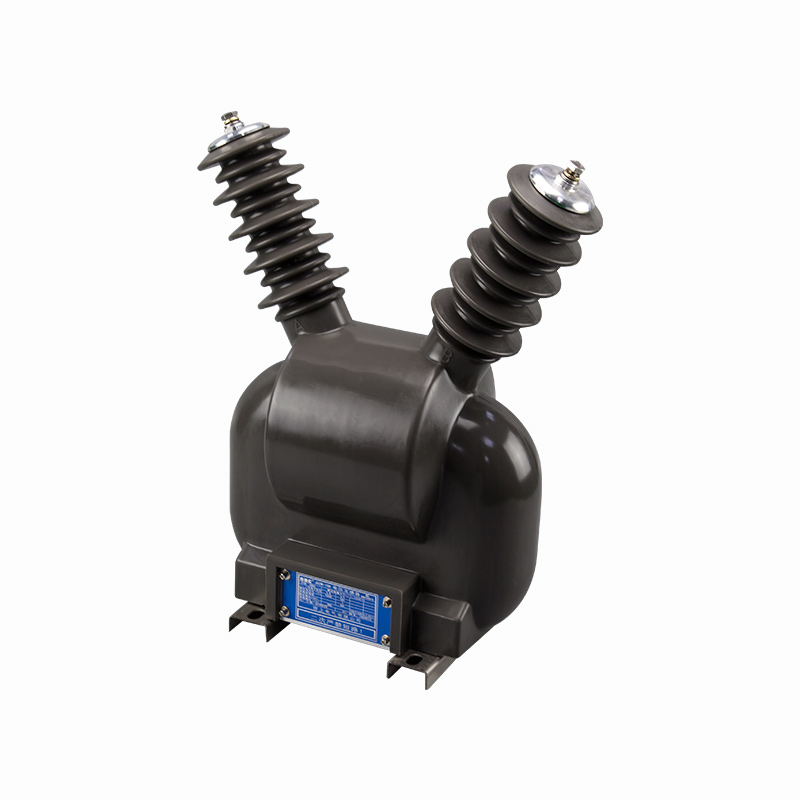

JDZW-10 、JDZXW-10G
户外用互感器
JDZW-10 、JDZXW-10G
6-10kV
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-25℃～+40℃
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(VA) | 极限输出 | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
| JDZW-3R | 3000/100 |
0.2-25
0.5-80
1-150
3-300
|

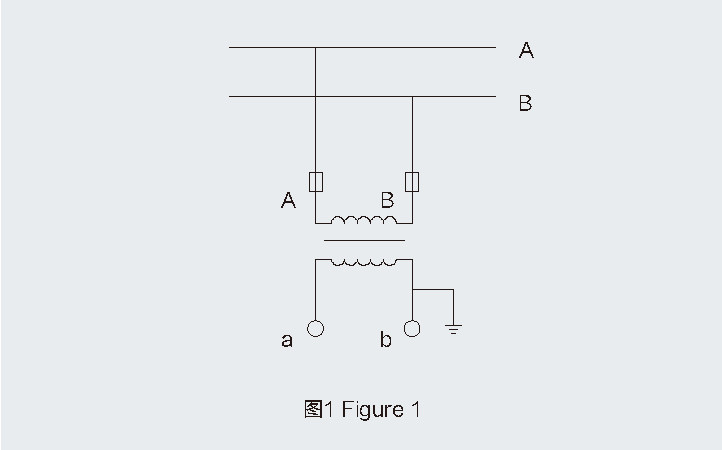

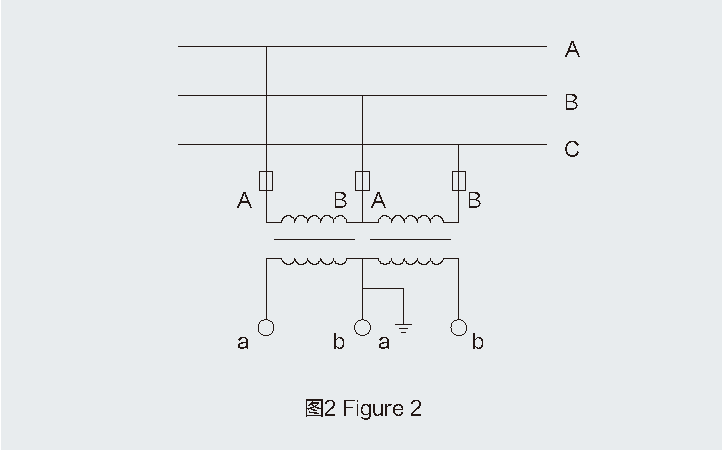

600 | 3.6/23/40 | 740 | 0.5 | 38 | 图1-图2 |
| JDZW-6R | 6000/100 | 7.2/32/60 | ||||||
| JDZW-10R | 10000/100 | 12/42/75 | 0.2 | |||||

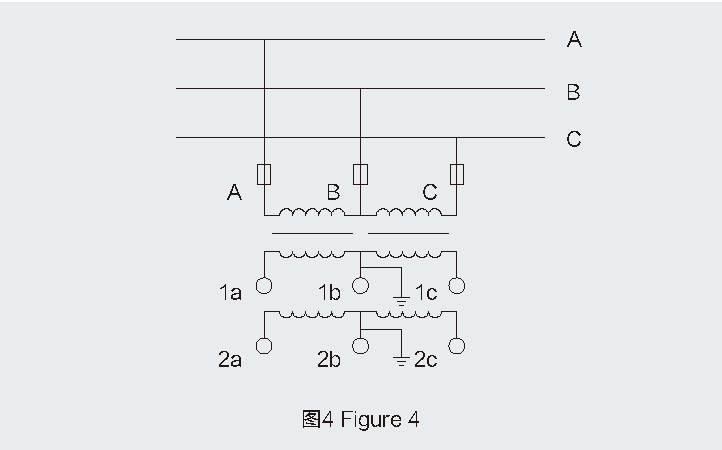

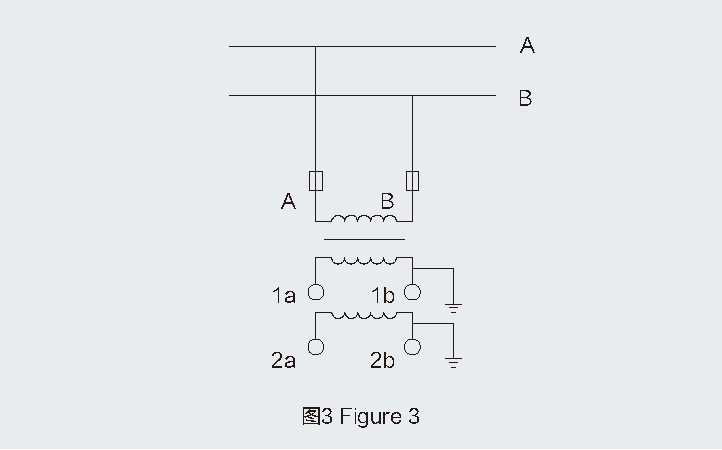

| 10000/220 | 图3-图4 | |||||||
| 10000/100/100 |
0.2/0.2-15/15
0.2/0.5-15/20
0.5/0.5-30/30
|
300 | ||||||
| 10000/100/220 |
0.2/3-25/300
0.5/3-50/300
|
300/500 | ||||||
| JDZXW-3RG | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-20/100
0.5/6P(3P)-50/100
1/6P(3P)-150/100
3/6P(3P)-250/100
|

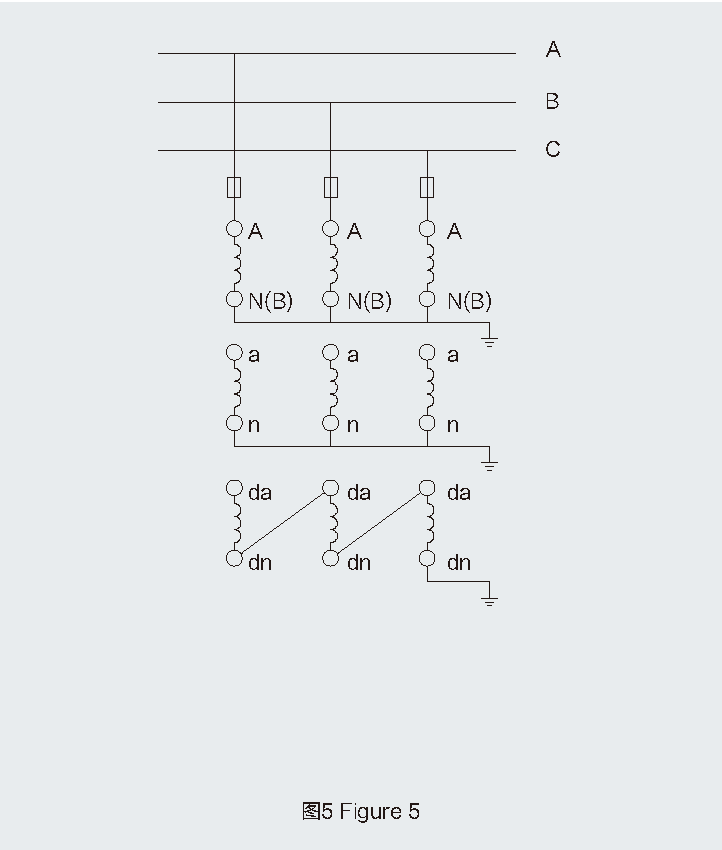

400 | 3.6/23/40 | 0.5 | 图5 | ||
| JDZXW-6RG | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||
| JDZXW-10RG | 10000/√3/100/√3/100/3 | 12/42/75 | 0.2 | |||||
| 10000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-10/10/100
0.2/0.5/6P(3P)-10/15/100
0.5/0.5/6P(3P)-30/30/100
|

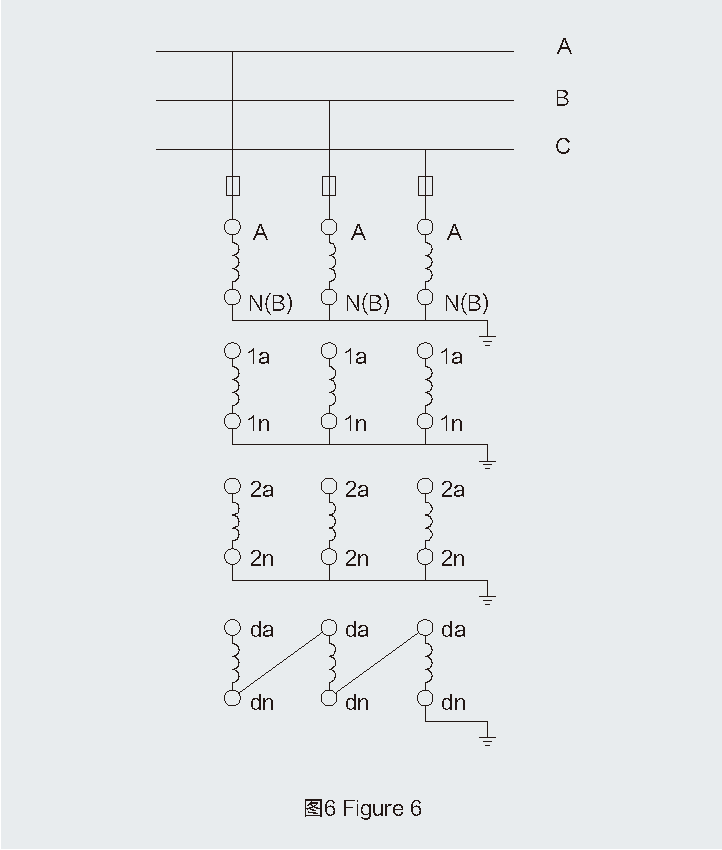

200/200 | 图6 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
