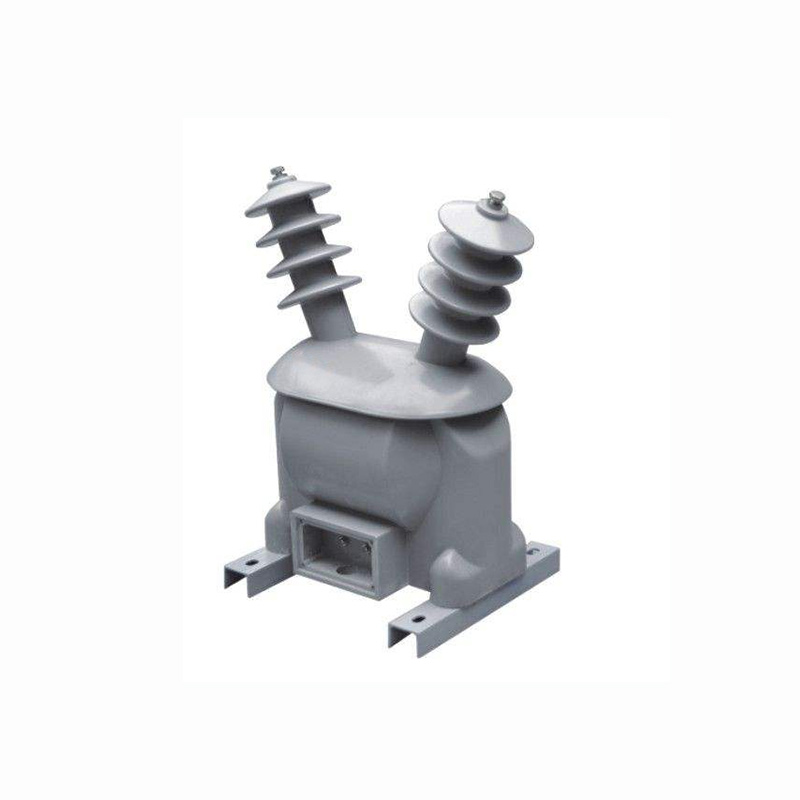

JDZW-15/20 JDZXW-15/20G

户外用互感器

JDZW-15/20 JDZXW-15/20G

6-20kV
户内 单相 环氧树脂浇注式
技术参数

○产品性能符合标准:GB/T20840.13IEC61869-13

○额定频率:50Hz60Hz            ○环境温度:-25℃~+40

注:如果用户要求的参数超出上表范围,可与我公司协商后确定。

型号 额定电压比(V) 准确级及准确级组合额定二次输出(VA) 极限输出 额定绝缘水平(kV) 表面爬电距离(mm) 一次熔断器(A) 重量(kg) 接线图
JDZW-15 13800/100
0.2-40
0.5-100
1-250
3-500

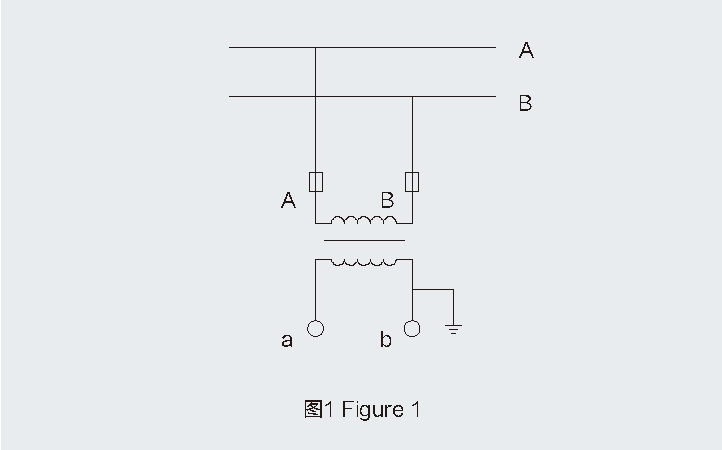

800 18/55/105 740 0.2 56 图1-图2
15000/100
15750/100
JDZW-20 18000/100 24/65/125
20000/100
JDZXW-15G 13800/√3/100/√3
0.2-30
0.5-90
1-180
3-300
600 18/55/105 图3
15000/√3/100/√3
15750/√3/100/√3
JDZXW-20G 18000/√3/100/√3 24/65/125
20000/√3/100/√3
JDZXW-15G 13800/√3/100/√3/100/3
0.2/6P(3P)-30/100
0.5/6P(3P)-90/100
1/6P(3P)-180/100
3/6P(3P)-300/100
18/55/105 图5
15000/√3/100/√3/100/3
15750/√3/100/√3/100/3
JDZXW-20G 18000/√3/100/√3/100/3 24/65/125
20000/√3/100/√3/100/3
JDZXW-15G 13800/√3/100/√3/100/√3/100/3
0.2/0.2/6P(3P)-15/15/100
0.2/0.5/6P(3P)-15/20/100
0.5/0.5/6P(3P)-40/40/100
300/300 18/55/105 图6
15000/√3/100/√3/100/√3/100/3
15750/√3/100/√3/100/√3/100/3
JDZXW-20G 18000/√3/100/√3/100/√3/100/3 24/65/125
20000/√3/100/√3/100/√3/100/3

注:如果用户要求的参数超出上表范围,可与我公司协商后确定。
