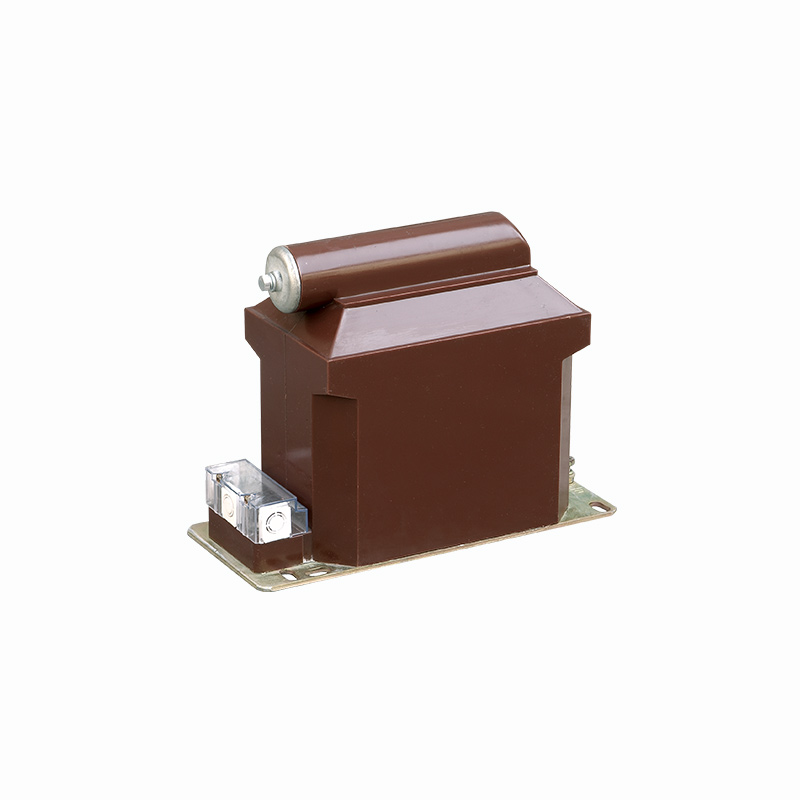

JDZX8-10R
空气绝缘开关柜用互感器
JDZX8-10R
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(kV) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
| JDZX8-3R | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-25/50
0.5/6P(3P)-50/50
1/6P(3P)-90/50
3/6P(3P)-200/50
|

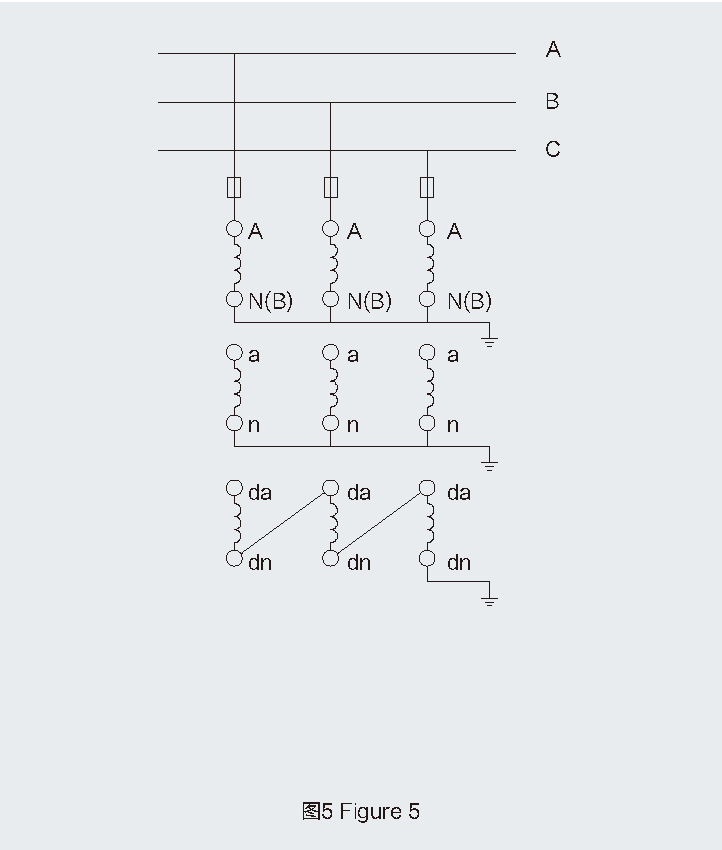

400 | 3.6/23/40 | 260 | 0.5 | 35 | 图5 |
| JDZX8-6R | 6000/√3/100/√3/100/√3/100/3 | 7.2/32/60 | ||||||
| JDZX8-10R | 10000/√3/100/√3/100/3 | 12/42/75 | ||||||
| 6000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/50
0.2/0.5/6P(3P)-15/20/50
0.5/0.5/6P(3P)-30/30/50
|

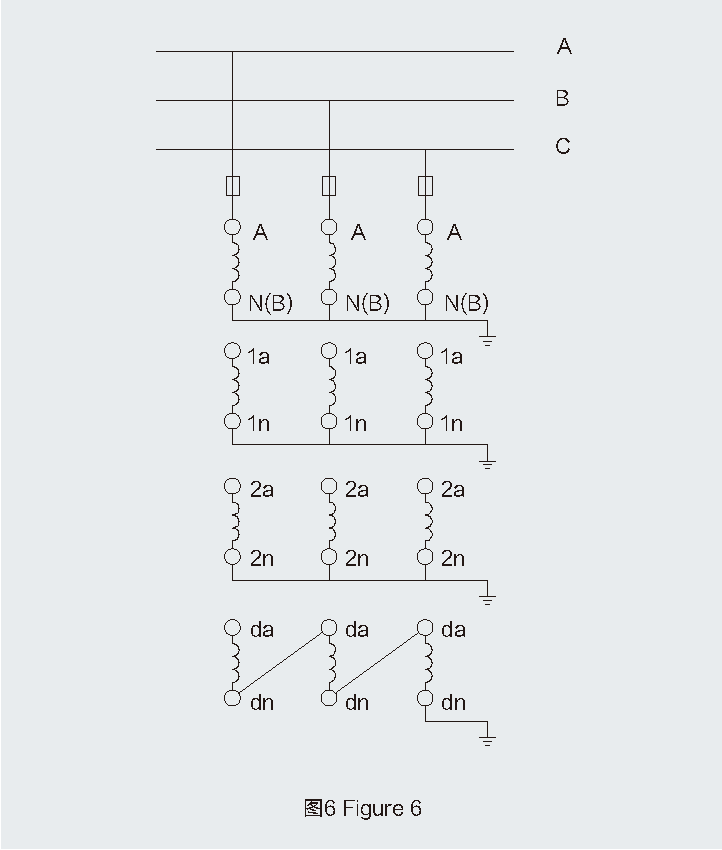

200/200 | 0.2 | 图6 | ||||
| 10000/√3/100/√3/100/√3/100/3 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
