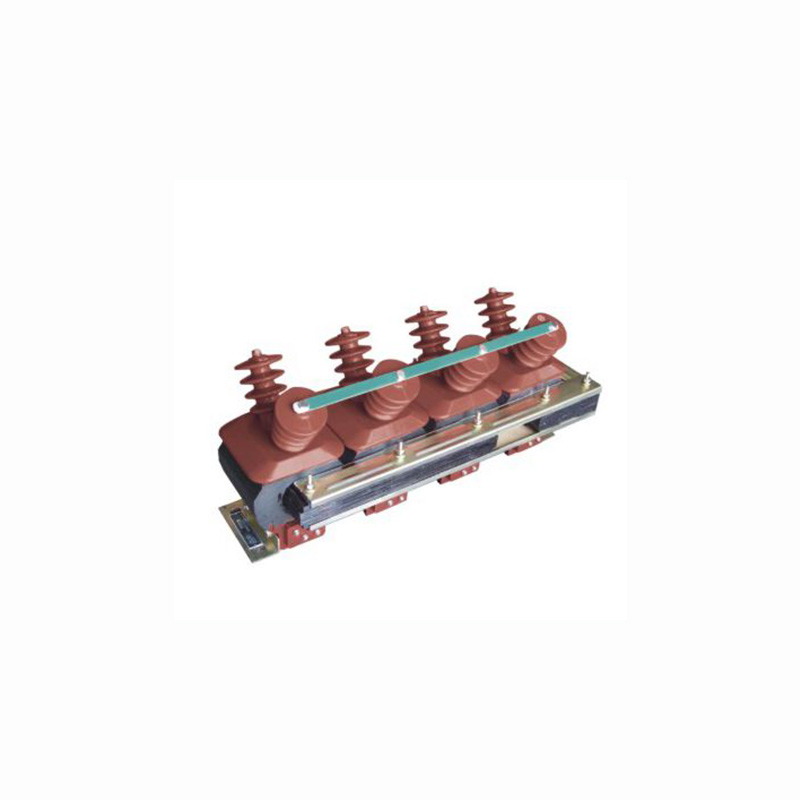

JSZF-10、 JSZK-10、 JSZJK-10
空气绝缘开关柜用互感器
JSZF-10、 JSZK-10、 JSZJK-10
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(kV) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
|
JSZF-3
JSZK-3
JSZJK-3
|
3000/√3/100/√3/100/3 |
0.2/6P(3P)-3×20/100
0.5/6P(3P)-3×50/100
1/6P(3P)-3×80/100
3/6P(3P)-3×200/100
|

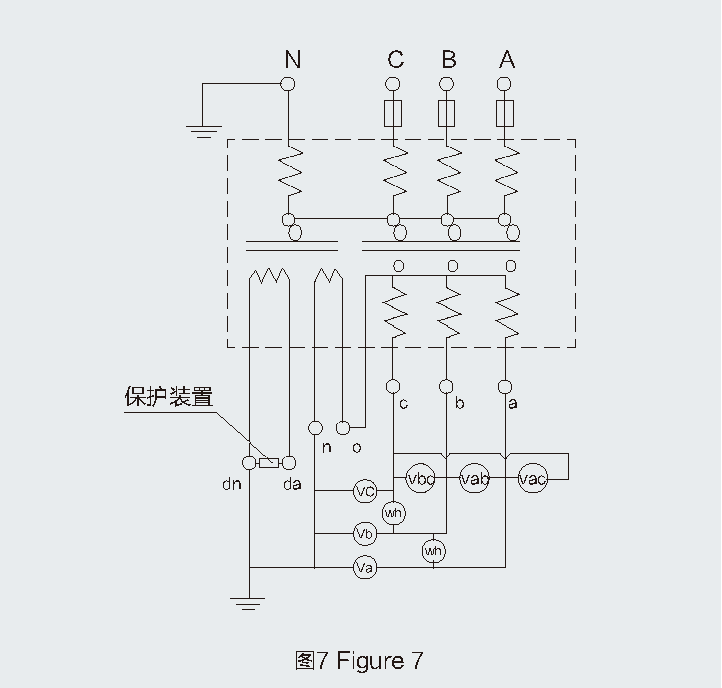

3×400 | 3.6/23/40 | 310 | 0.5 | 73 | 图7 |
|
JSZF-6
JSZK-6
JSZJK-6
|
6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||
|
JSZF-10
JSZK-10
JSZJK-10
|
10000/√3/100/√3/100/3 | 12/42/75 | 0.2 | |||||
|
JSZF-6
JSZK-6
JSZJK-6
|
6000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-3×15/3×15/100
0.2/0.5/6P(3P)-3×15/3×15/100
0.5/0.5/6P(3P)-3×15/3×15/100
|

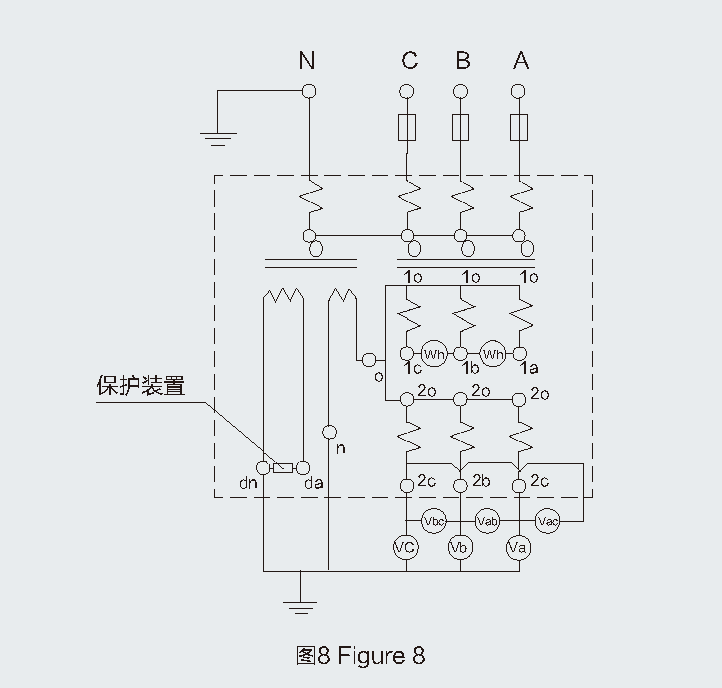

3×150 | 7.2/32/60 | 0.5 | 图8 | ||
|
JSZF-10
JSZK-10
JSZJK-10
|
10000/√3/100/√3/100/√3/100/3 | 12/42/75 | 0.2 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
