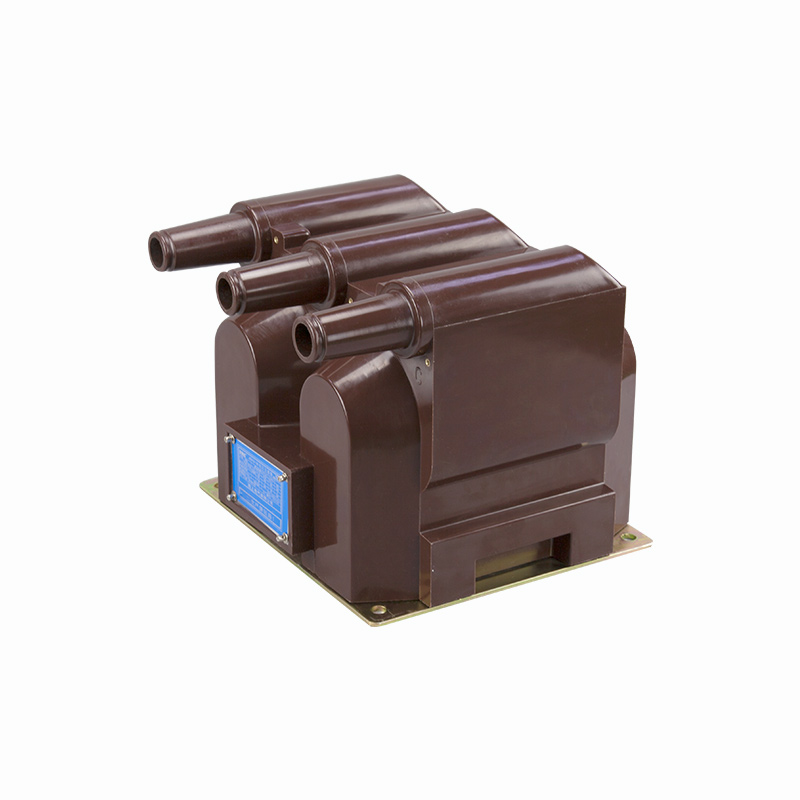

JSZV18-10R
环网柜、充气柜用互感器
JSZV18-10R
6-10kV户内电流互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、2和IEC61869-1、2
○额定二次电流：5A或1A ○额定频率：50Hz或60Hz
○环境温度：-35℃～+55℃,日平均温度：≤40℃
○工频耐压3kV，持续1min ○海拔高度：≤1000米
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 一次熔断器(A) | 重量(kg) | 接线图 |
| JSZV18-3R | 3000/100 |
0.2-2×30
0.5-2×80
1-2×200
|

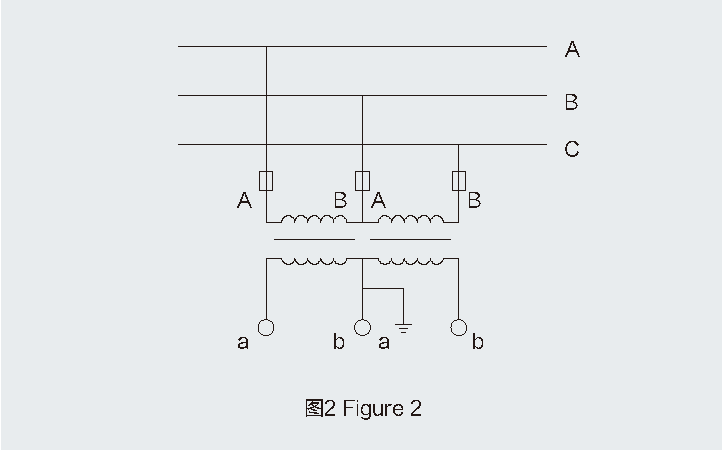

2×600 | 3.6/23/40 | 0.5 | 67 | 图2 |
| JSZV18-6R | 6000/100 | 7.2/32/60 | |||||
| JSZV18-10R | 10000/100 | 12/42/75 | 0.2 | ||||
| JSZV18-3R | 3000/100/100 |
0.2/0.2-2×15/2×15 |

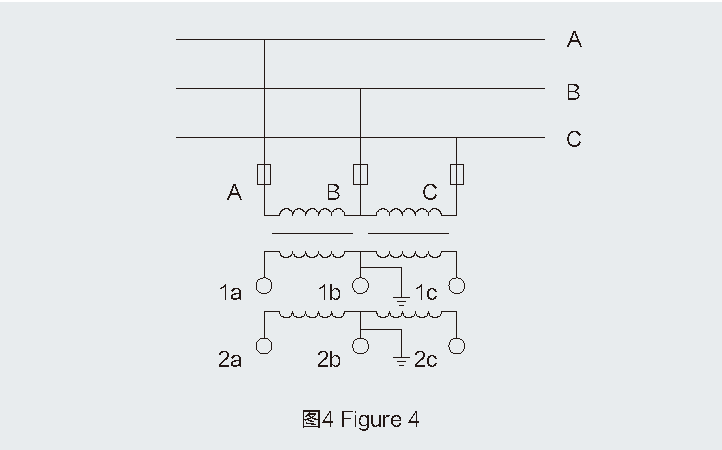

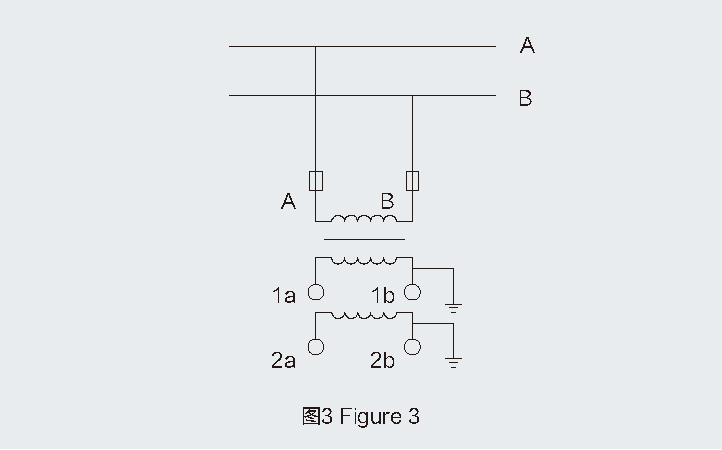

2×400/2×400 | 3.6/23/40 | 0.5 | 图3-图4 | |
| JSZV18-6R | 6000/100/100 | 0.2/0.5-2×15/2×20 | 7.2/32/60 | ||||
| JSZV18-10R | 10000/100/100 | 0.5/0.5-2×40/2×40 | 12/42/75 | 0.2 | |||
| 10000/100/220 |
0.2/3-2×30/2×300
0.5/3-2×80/2×300
|
2×400/2×600 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
