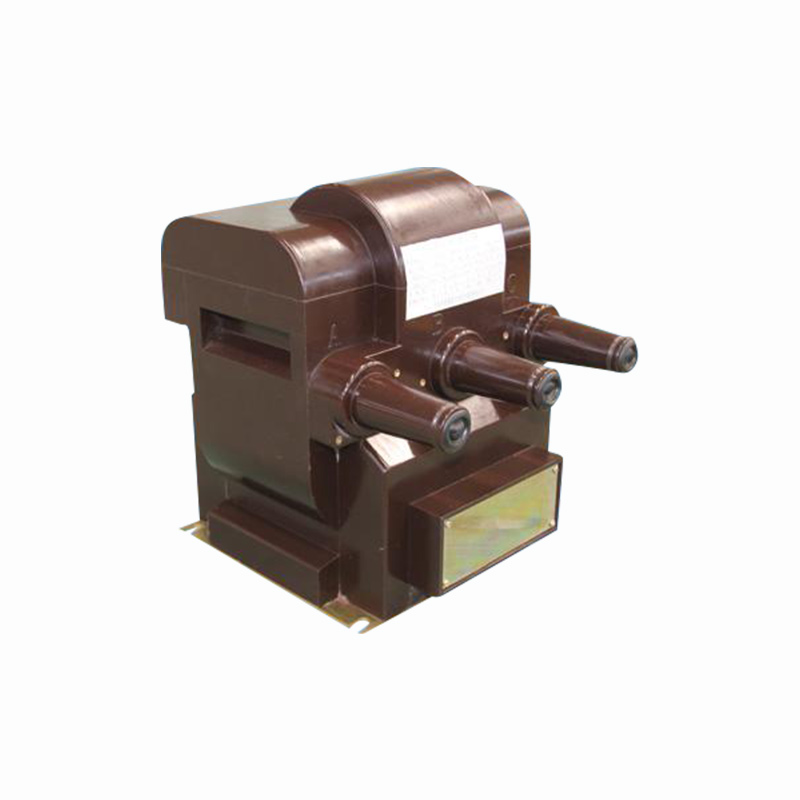

JSZY16-10R
环网柜、充气柜用互感器
JSZY16-10R
6-10kV户内电流互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、2和IEC61869-1、2
○额定二次电流：5A或1A ○额定频率：50Hz或60Hz
○环境温度：-35℃～+55℃,日平均温度：≤40℃
○工频耐压3kV，持续1min ○海拔高度：≤1000米
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 一次熔断器(A) | 重量(kg) | 接线图 |

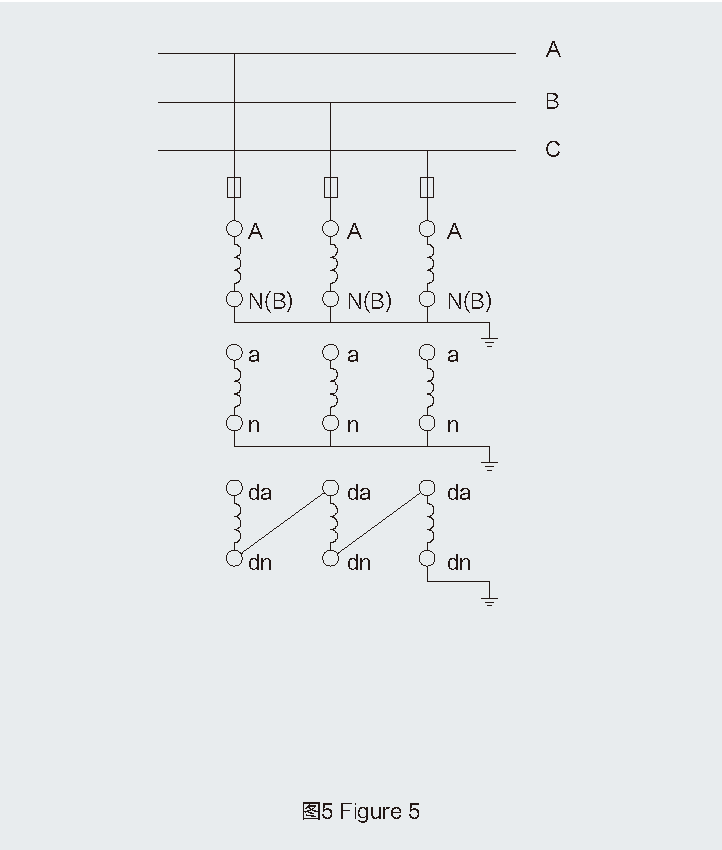

| JSZY16-3R | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-3×15/100
0.5/6P(3P)-3×30/100
1/6P(3P)-3×60/100
3/6P(3P)-3×150/100
|
3×400 | 3.6/23/40 | 0.5 | 92 | 图5 |
| JSZY16-6R | 6000/√3/100/√3/100/3 | 7.2/32/60 | |||||
| JSZY16-10R | 10000/√3/100/√3/100/3 | 12/42/75 | 0.2 | ||||

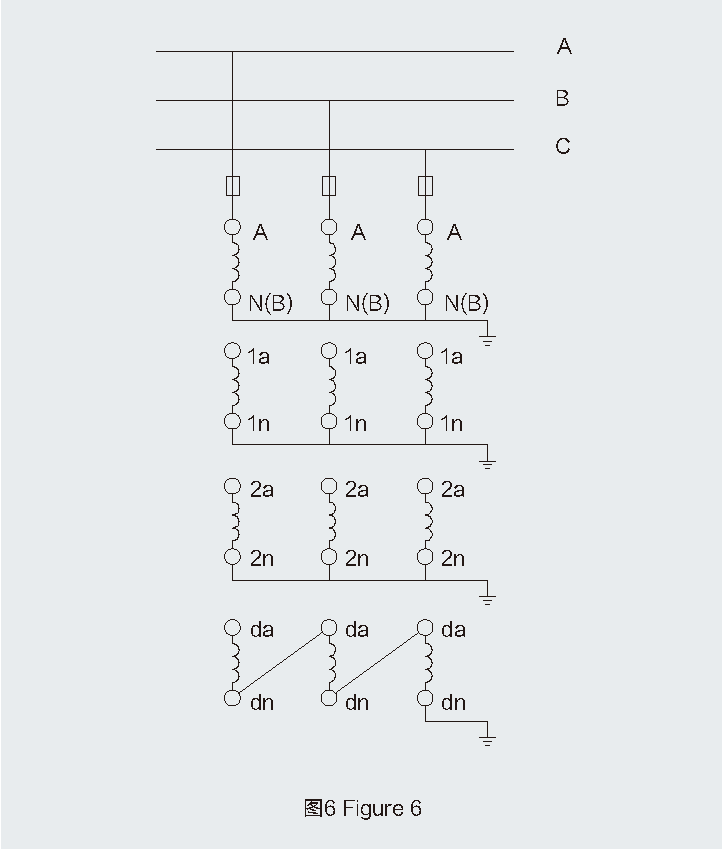

| JSZY16-3R | 3000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-3×10/3×10/100
0.2/0.5/6P(3P)-3×10/3×15/100
0.2/0.5/6P(3P)-3×30/3×30/100
|
3×300/3×300 | 3.6/23/40 | 0.5 | 图6 | |
| JSZY16-6R | 6000/√3/100/√3/100/√3/100/3 | 7.2/32/60 | |||||
| JSZY16-10R | 10000/√3/100/√3/100/√3/100/3 | 12/42/75 | 0.2 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
