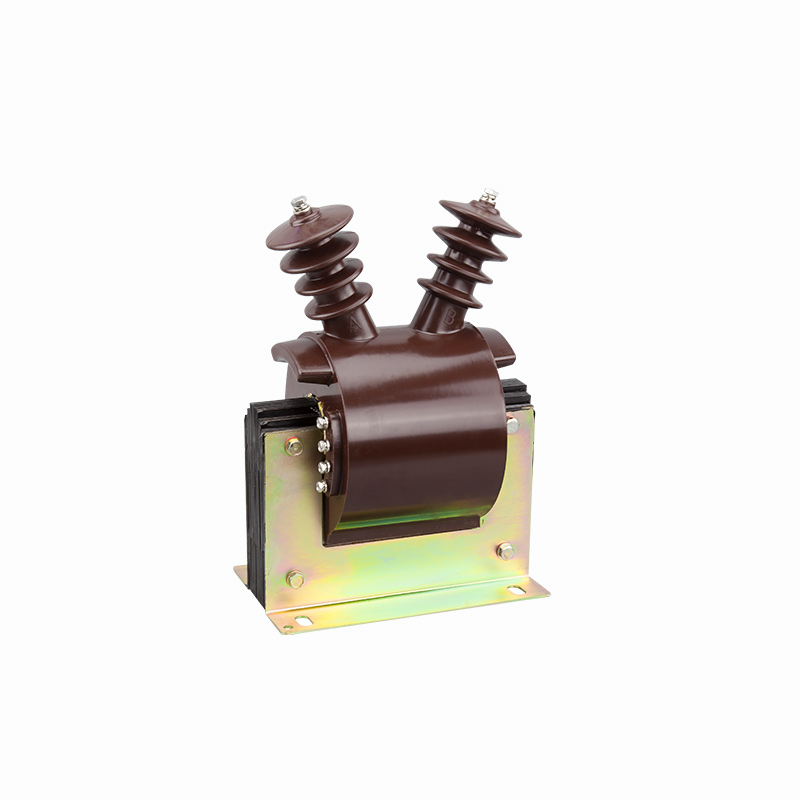

JDZC-10
空气绝缘开关柜用互感器
JDZC-10
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(kV) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 重量(kg) | 接线图 |

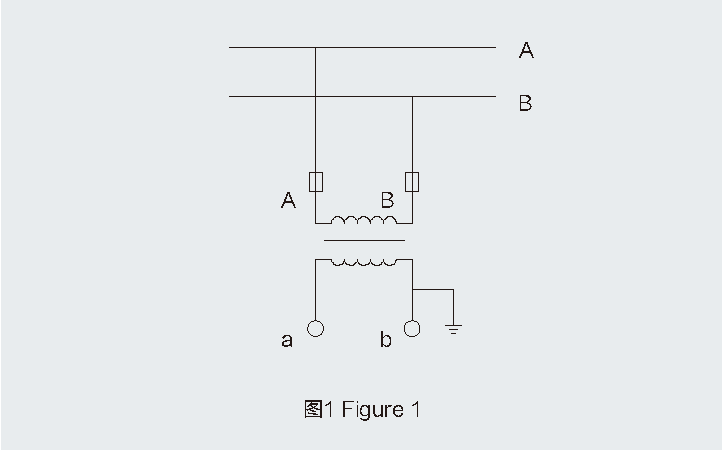

| JDZC-3 | 3/0.22 | 3-600 | 1000 | 3.6/23/40 | 250 | 32 | 图1 |
| JDZC-6 | 6/0.22 | 7.2/32/60 | |||||
| JDZC-10 | 10/0.22 | 12/42/75 | |||||
| JDZC-3 | 3/0.1/0.22 |
0.2/3-30/500
0.5/3-80/500
|

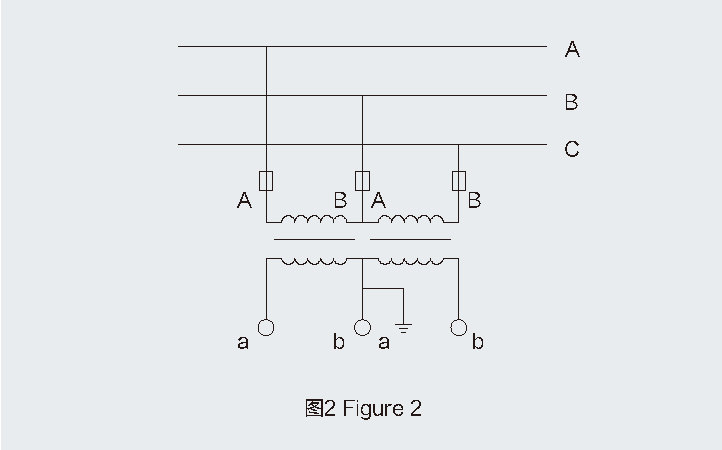

300/1000 | 3.6/23/40 | 图2 | ||
| JDZC-6 | 6/0.1/0.22 | 7.2/32/60 | |||||
| JDZC-10 | 10/0.1/0.22 | 12/42/75 |
