JDZX10-10A
空气绝缘开关柜用互感器
JDZX10-10A
6-10kV户内电压互感器
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz
○环境温度：-5℃～+40℃
户内 单相 环氧树脂浇注式
技术参数
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 重量(kg) | 备注 | 接线图 |
| JDZX10-3A | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-10/50
0.5/6P(3P)-30/50
1/6P(3P)-60/50
3/6P(3P)-150/50
|

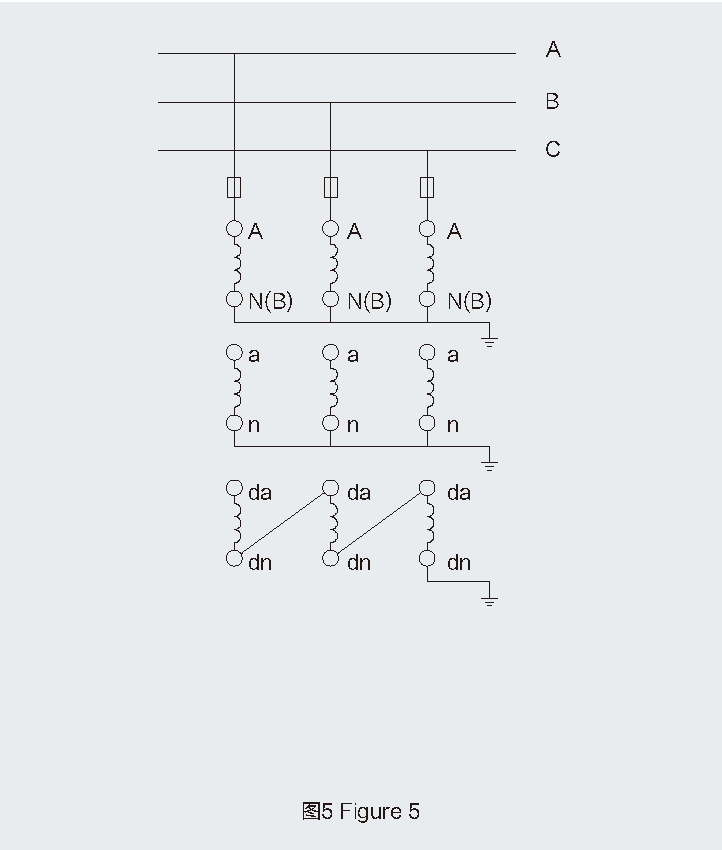

200 | 3.6/23/40 | 230 | 19 | 同“REL” | 图5 |
| JDZX10-6A | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||
| JDZX10-10A | 6000/√3/100/√3/100/3 | 12/42/75 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
