JDZ10-10B
空气绝缘开关柜用互感器
JDZ10-10B
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 重量(kg) | 备注 | 接线图 |
| JDZ10-3B | 3000/100 |
0.2-25
0.5-50
1-90
3-200
|

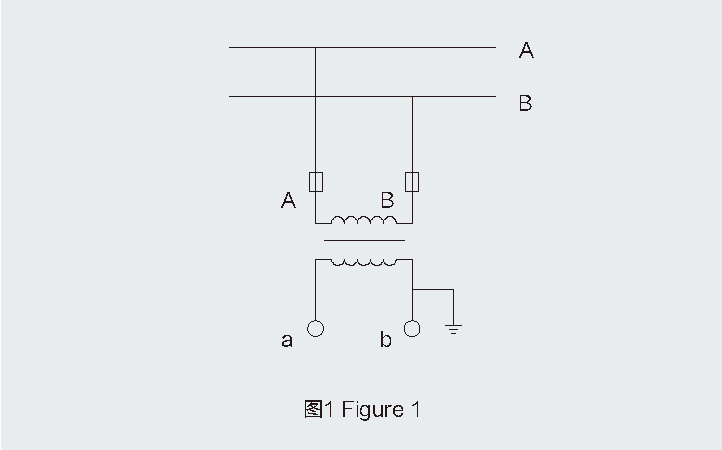

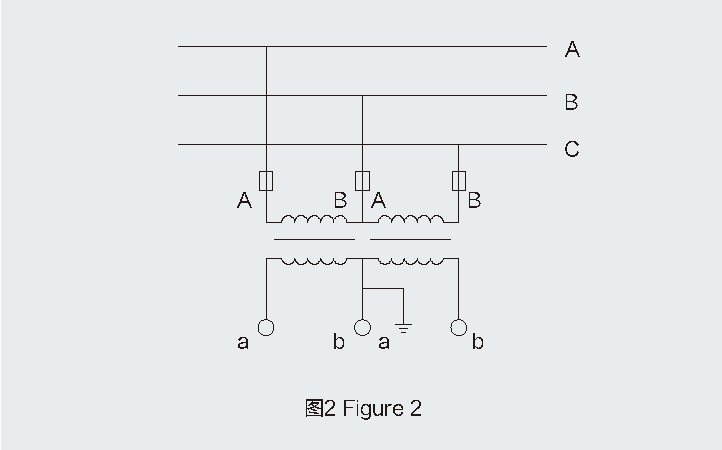

600 | 3.6/23/40 | 280 | 32 | 同“RZL” | 图1-图2 |
| JDZ10-6B | 6000/100 | 7.2/32/60 | ||||||
| JDZ10-10B | 10000/100 | 12/42/75 | ||||||
| 10000/100/100 |
0.2/02-15/15
0.2/0.5-15/20
0.5/0.5-30/30
|

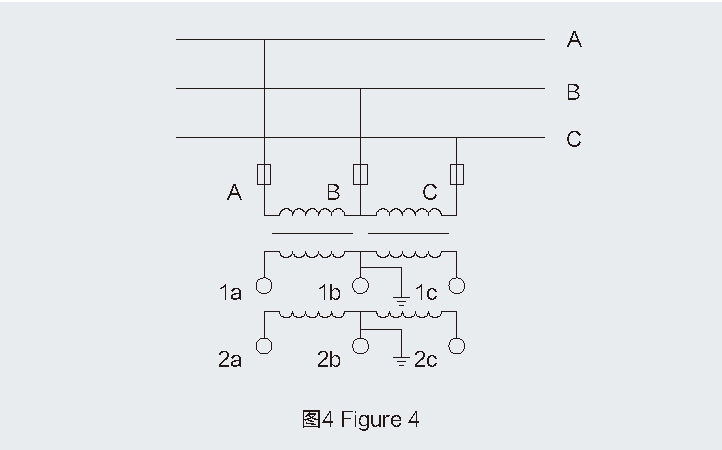

300/300 | 图3-图4 | |||||
| 10000/100/200 |
0.2/3-25/200
0.5/3-50/200
|
300/400 | ||||||
| JDZX10-3BG | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-20/50
0.5/6P(3P)-50/50
1/6P(3P)-90/50
3/6P(3P)-200/50
|
400 | 3.6/23/40 | - | 图5 | ||
| JDZX10-6BG | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||
| JDZX10-10BG | 10000/√3/100/√3/100/3 | 12/42/75 | ||||||
| 10000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-10/10/50
0.2/0.5/6P(3P)-10/15/50
0.5/0.5/6P(3P)-30/30/50
|
200/200 | 图6 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
