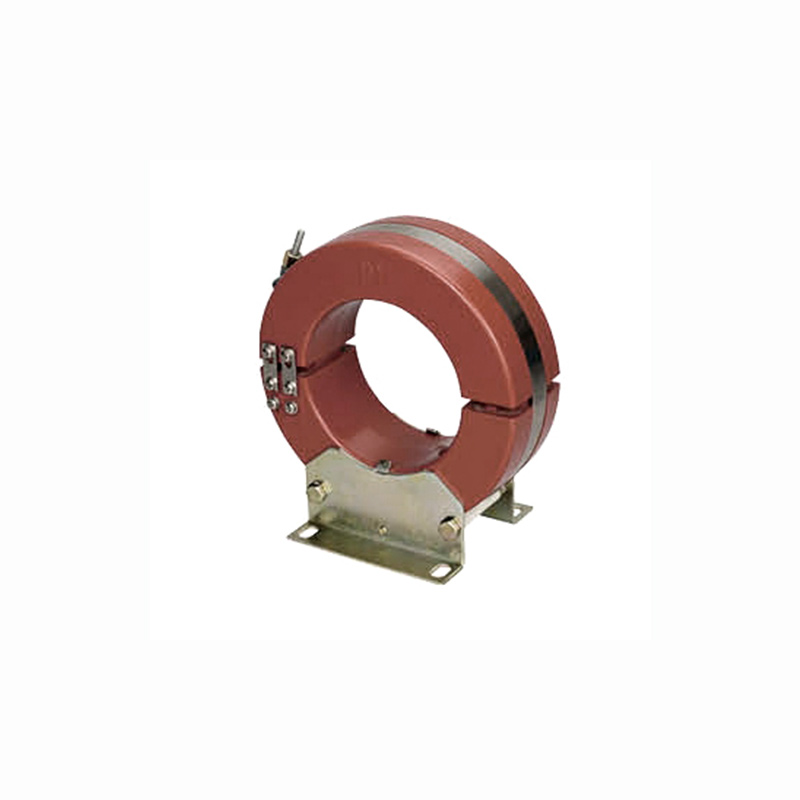

LXK-Φ(80、120、140、160、200、240）
零序互感器
LXK-Φ(80、120、140、160、200、240）
技术参数
○本系列电流互感器适用于户内。额定频率50Hz或60Hz、额定电压35kV及以下的小接地电流系统中供三相电缆接地保护用，也可与继电保护配套使用。
○安装时可将互感器分为两半，然后合并为一体，用抱箍抱紧卡住。可以在不停电状态下进行安装。
○产品仅开合二次绕组的绝缘性能，二次绕组对地耐压为3kV一分钟。
| LXK-Φ(80、120）型技术参数1：零序保护使用 | |||||
| 变比(A) | 继电器型号 | 继电器线圈链接方式 | 继电器刻度 | 使继电器动作的一次剩余电流(A) | 重量(kg) |
| 60/1 | DD-11/60 | 串联 | 15×1 | 2.4-4.5 | 4.5 |
| 30×1 | |||||
| 并联 | 15×2 | 3-5 | |||
| 30×2 | |||||
| DD-1/60 | 串联 | 15×1 | 3-5 | ||
| 30×1 | |||||
| 并联 | 15×2 | 3-6 | |||
| 30×2 | |||||
| LXK-Φ(80、120）型技术参数：配微机保护使用 | ||
| 变比(A) | 准确级 | 准确级(VA) |
| 60/1 | 10P10 | 1.0 |
| 75/1 | 1.5 | |
| 100/1 | 2.5 | |
| 150/1 | 2.5 | |
| 200/1 | 3.75 | |
| 300/1 | 7.5 | |
| 150/1 | 2.2 | |
| 200/1 | 2.5 | |
| 300/1 | 5 | |
| 400/1 | 10 | |
| 500/1 | 12.5 | |
| 600/1 | 15 | |
| LXK-Φ(80、120、140、160、200、240）型技术参数 | |||||||
| 型号 | 出线端标志 | 额定电流比(A) | 准确级 | 额定输出(VA) | 继电器型号 | 使继电器动作的一次剩余电流(A) | 重量(kg) |
| LXK-Φ120 | S1-S2 | 150/5 | 10P6 | 15 | DD-11/60 | 3-6 | 14 |
| S1-S3 | 200/5 | 10P8 | |||||
| S1-S4 | 300/5 | 10P12 | |||||
| LXK-Φ150 | S1-S2 | 150/5 | 10P6 | 15 | 18 | ||
| S1-S3 | 200/5 | 10P8 | |||||
| S1-S4 | 300/5 | 10P12 | |||||
|
LXK-Φ180 LXK-Φ200 LXK-Φ240 |
S1-S2 | 150/5 | 10P6 | 15 | 29 | ||
| S1-S3 | 200/5 | 10P8 | |||||
| S1-S4 | 300/5 | 10P12 | |||||
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
