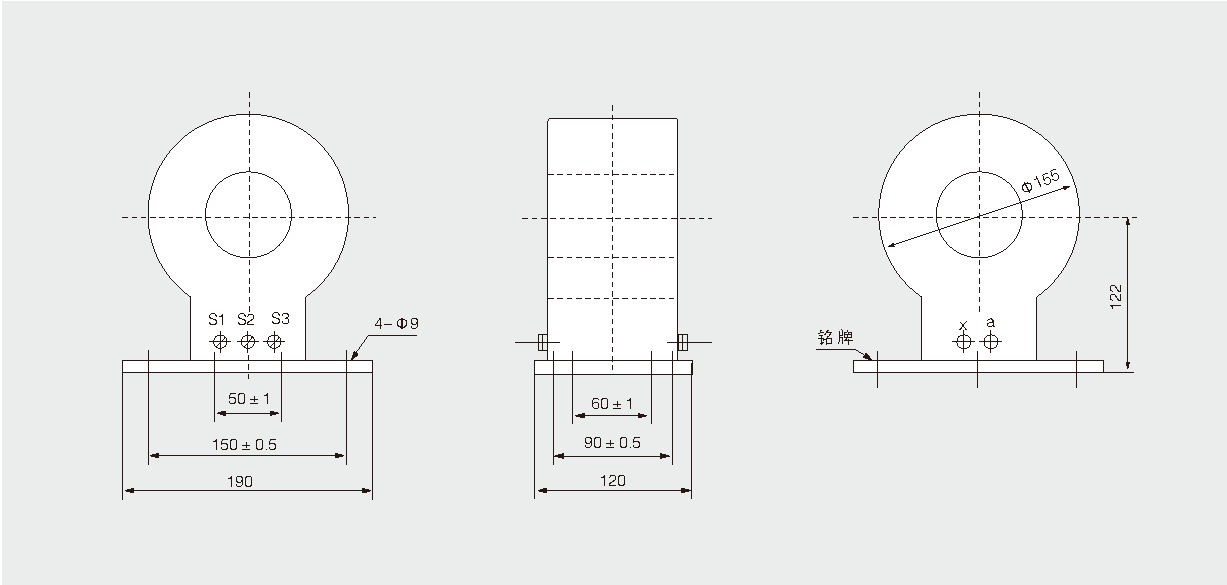

LJZ-Φ65、LXZ-0.5
零序互感器
LJZ-Φ65、LXZ-0.5
技术参数
○额定频率：50Hz或60Hz
○用于额定电压35kV及以下的小接地电流系统中供电缆接地保护用
○本型电流互感器配套使用的继电器型号为DL-11/0.
○本型零序电流互感器一次主绝缘由电缆保证，产品开合二次绕组的绝缘性能，二次绕组对地耐压为3kV-分钟
| 型号 | 线端标志 | 变比(A) | 继电器线圈链接方式 | 继电器刻度 | 使继电器动作的一次剩余电流(A) | 重量(kg) |
|
LJZ-Φ65
LXZ-0.5
|
S1S3(a,x接电容器） | 50/1 | 串联 | 15×1 | 1-3 | 7 |
| 30×1 | ||||||
| 并联 | 15×2 | 2-4 | ||||
| 30×2 | ||||||
| S1S2(a,x不接电容器） | 8/1 | 串联 | 15×1 | 3-6 | ||
| 30×1 | ||||||
| 并联 | 15×2 | 4-8 | ||||
| 30×2 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
