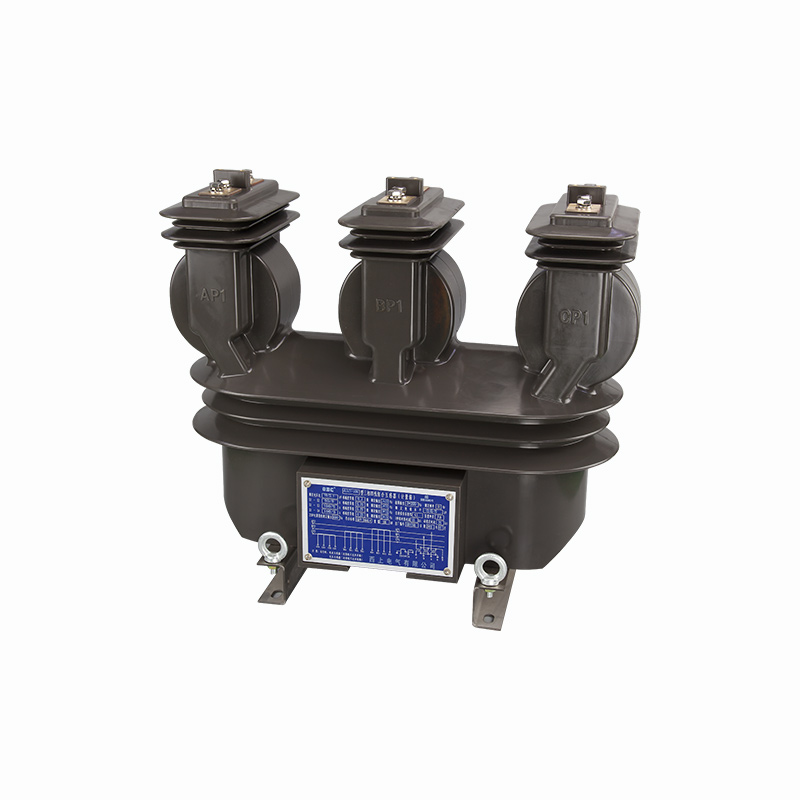

JLSZY-10A、B


组合互感器

JLSZY-10A、B

6-10kV
户内 三相 环氧树脂浇注式
技术参数

○产品性能符合标准:GB/T20840.14IEC61869-14

○额定频率:50Hz60Hz

○环境温度:-25℃~+40  污秽等级:Ⅳ


型号 额定电压比(V) 准确级及准确级组合额定二次输出(VA) 极限输出(VA) 额定绝缘水平(kV) 表面爬电距离(mm) 重量(kg) 接线图
JLSZY-6A
JLSZY-6B
6000/100
0.2-20
0.5-50

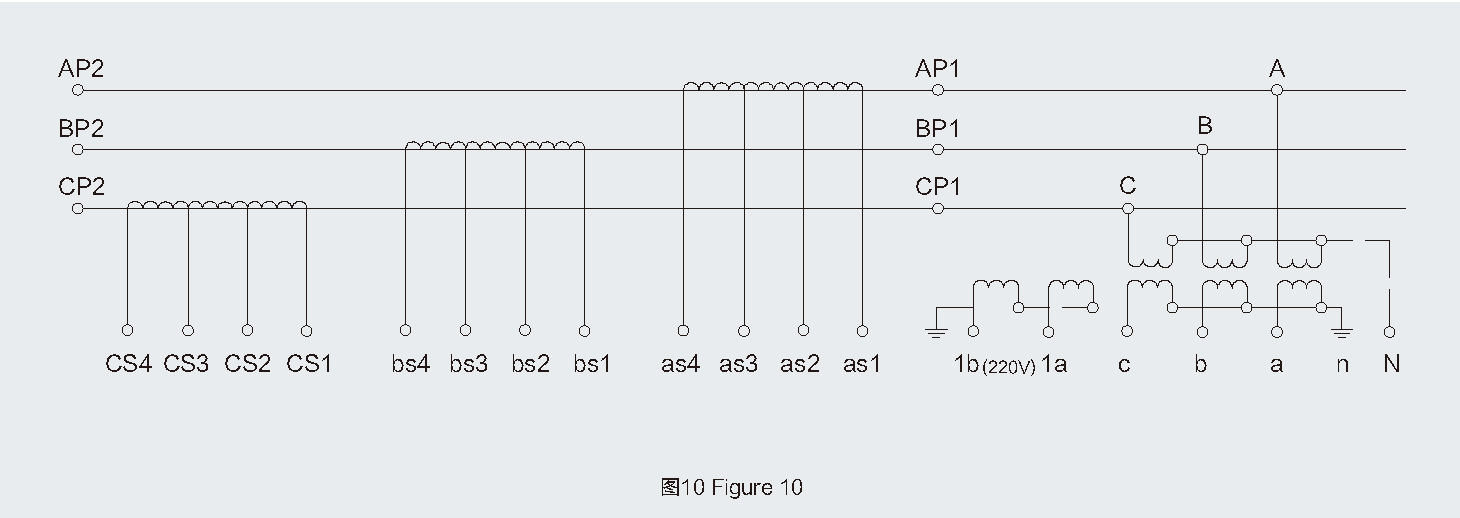

600 7.2/32/60 830 101 图10
单相原件电压比
6000/√3/100/√3
0.2-15
0.5-30
400
JLSZY-10A
JLSZY-10B
10000/100
0.2-20
0.5-50
600 12/42/75
单相原件电压比
10000/√3/100/√3
0.2-15
0.5-30
400
额定电流比(l1n/5) 一秒热电流(kA有效值) 动稳定电流(kA峰值) 准确级及额定二次输出(VA)
复变比 单变比
7.5-10-15/5 7.5/5 1 2.5 0.2(S)-10
0.5S-10
0.5-15
10-15-20/5 10/5 1.5 3.75
15-20-30/5 15/5 2 6
20-30-40/5 20/5,25/5 2.7 6.75
30-40-50/5 30/5 3 7.5
40-50-75/5 40/5 4.5 20
50-75-100/5 50/5 8.1 22.5
75-100-150/5 75/5 10.8 30
100-150-200/5 100/5 16.2 40
150-200-300/5 150/5 24 60
200-300-400/5 200/5,250/5 32 80
300-400-500/5 300/5 45
400-500-600/5 400/5 60 100
500-600-800/5 500-1000/5 80
600-800-1000/5


注:如果用户要求的参数超出上表范围,可与我公司协商后确定。
