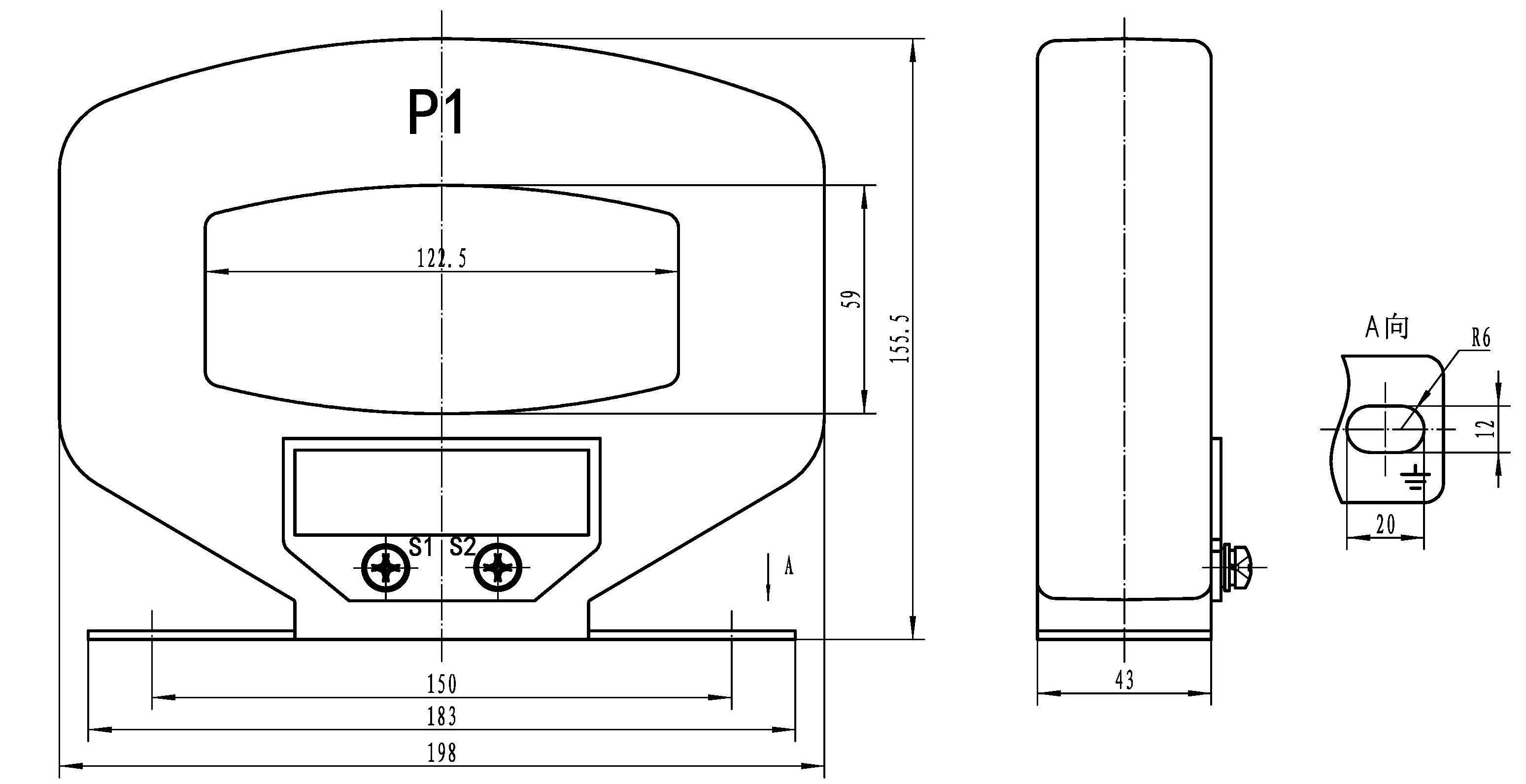

LMZJ1-0.5-122x59
LMZJ1-0.5-122x59
适用范围

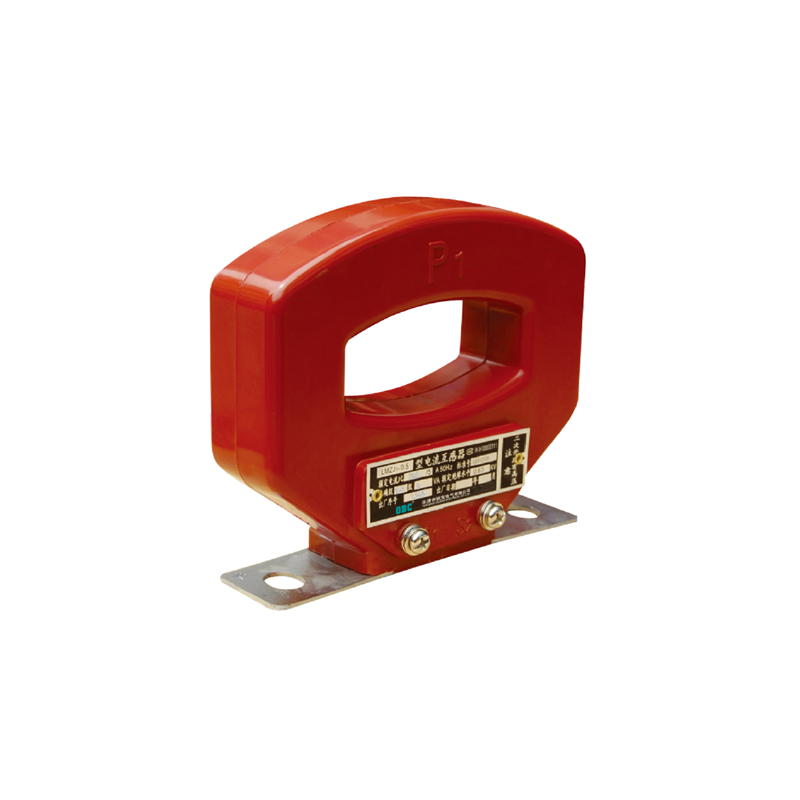

LMZJ1-0.5型电流互感器主要用于户内，供额定电压为0.5kV及以下，额定频率为50Hz交流电路中作为电流、电能测量或继电保护作用。产品为环氧树脂浇注全封闭式，广泛应用于配电屏、开关柜及电子仪器等。其安装方便，可采用底板固定式二种安装式，外观美观，产品性能符合GB1208。
结构及特点
●结构：电流互感器的铁心为环形和矩形两种。二次绕组沿铁芯周均分布，采用环氧树脂浇注为电流互感器外壳，电流互感器的设计为窗孔，供一次母排或电缆穿过。P1标记为一次进线端；P2标记为一次出线端；二次电流由S1流出端；S2为流入端，即为减极性。
●特点：铁芯由硅钢片及微晶片卷绕成形，没有气隙，磁性能高，二次绕组均匀绕制，漏磁小，具耐高温、防潮等功能，性能稳定优点，罩盒二孔具有防盗电措施特点。
|
型号 |
一次电流比（A） |
额定负荷（VA） |
穿心匝数 |
|||
|
二次电流比5A |
0.5级 |
0.5S级 |
0.2级 |
0.2S级 |
||
|
LMZJ1-0.5 |
150/5A |
5 |
5 |
5 |
5 |
1 |
|
200/5A |
5 |
5 |
5 |
5 |
1 |
|
|
250/5A |
5 |
5 |
5 |
5 |
1 |
|
|
300/5A |
5 |
5 |
5 |
5 |
1 |
|
|
400/5A |
5 |
5 |
5 |
5 |
1 |
|
|
500/5A |
5 |
5 |
5 |
5 |
1 |
|
|
600/5A |
10 |
10 |
10 |
10 |
1 |
|
|
750/5A |
10 |
10 |
10 |
10 |
1 |
|
|
800/5A |
10 |
10 |
10 |
10 |
1 |
|
|
1000/5A |
15 |
15 |
15 |
15 |
1 |
|
|
1200/5A |
15 |
15 |
15 |
15 |
1 |
|
|
1500/5A |
15 |
15 |
15 |
15 |
1 |
|
|
2000/5A |
20 |
20 |
20 |
20 |
1 |
|
|
2500/5A |
25 |
25 |
25 |
25 |
1 |
|
|
3000/5A |
30 |
30 |
30 |
30 |
1 |
|
订货须知
用户在订货时，需提供以下信息：
●产品型号、规格、容量、精度、穿心匝数；例如：LMZJ1-0.5 200/5A 0.5级 5VA 1匝。
●如有特殊规格及要求时，可与厂家协商定制。
