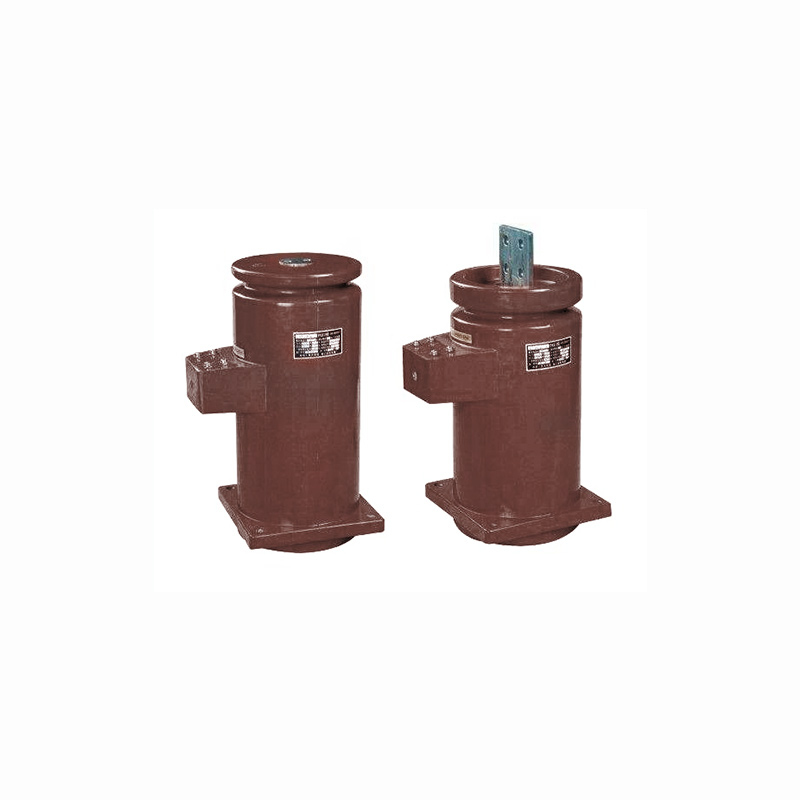

LDJ-10、210-L、Y
空气绝缘开关柜用互感器
LDJ-10、210-L、Y
6-10kV户内电流互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准:GB/T20840.1、2和IEC61869-1、2
○额定绝缘水平:12/42/75kV ○额定二次电流:5A或1A
○额定频率:50Hz或60Hz ○环境温度:-5℃~+40℃
额定一次电流
(A)
|
短时热电流
(kA/S)
|
动稳定电流
(kA)
|
准确级组合 | 额定二次输出(VA) |
表面爬电
距离(mm)
|
重量
(kg)
|
|||
0.2(S) | 0.2 | 0.5 | 5P10 | ||||||
5 | 0.6 | 1.5 |
0.2(S)/0.2(S)
0.2(S)/0.5(S)
0.5(S)/0.5(S)
0.2(S)/5P10
0.5(S)/5P10
|
10 | 10 | 15 | 15 | 210 | 20 |
10 | 1.1 | 2.75 | |||||||
15 | 1.7 | 4.25 | |||||||
20、25 | 2.7 | 6.75 | |||||||
30 | 4 | 10 | |||||||
40 | 5 | 12.5 | |||||||
50 | 9 | 22.5 | |||||||
75 | 13.5 | 33 | |||||||
100 | 18 | 45 | |||||||
150 | 27 | 63 | |||||||
220、250 | |||||||||
300、400 | 63 | 100 | 23 | ||||||
500、800 | 15 | 20 | |||||||
1000、1250 | 80 | 130 | 20 | 20 | 25 |
注:如果用户要求的参数超出上表范围,可与我公司协商后确定。
![](/Tools/kindeditor/attached/image/20190730/20190730162201_2376.png)
![](/Tools/kindeditor/attached/image/20190730/20190730162234_0437.png)
![](/Tools/kindeditor/attached/image/20190730/20190730162251_5593.png)
![](/Tools/kindeditor/attached/image/20190730/20190730162302_9774.png)
